自來水廠自動化改造項目系統簡介:
該系統為水泵自動控制系統。其控制由可編程控制器(PLC)、人機界面(觸摸屏)、軟啟動器、斷路器、接觸器、中間繼電器、熔斷器、旋鈕、按鈕、指示燈、開關電源、智能電量儀表、壓力變送器、電動閥等構成。
自來水廠自動化改造中PLC完成各種控制要求,人機界面實現人機對話功能。系統具有手動/自動運行方式。手動時,操作員在軟啟動柜上直接啟動停止對應水泵。自動時,水泵按預先設置的參數自動打開排氣電動閥、回水電動閥,延時啟動水泵,排氣、回水完成后自動關閉排氣電動閥、回水電動閥。水泵自動運行。
智能電量儀表隨時監測各個水泵的電壓、電流、有功功率、總用電量。并動態顯示在觸摸屏畫面上。
觸摸屏共有5幅畫面,分別顯示流程圖、狀態及操作、故障等相關信息。詳見觸摸屏畫面部分。
二、手動操作:
1、水泵需要手動啟動時,先要將對應軟啟動柜上的旋鈕“手動 0 自動”旋至左側“手動”位置;再打開排氣閥,按下“啟動”按鈕后,待排氣閥有水流出后,將其關閉。(注:單井泵房水泵需要先開回流閥,再打開排氣閥。)
2、水泵需要手動停止時,按下軟啟動柜上“停止”按鈕即可。
二、自動操作:
1、水泵需要自動啟動時,先要將相對應軟啟動柜上的旋鈕“手動 0 自動”旋至右側“自動”位置;再打開觸摸屏“操作畫面”點擊“啟動”按鈕即可。
2、水泵需要自動停止時,按下“停止”按鈕即可。
3、在手動或自動情況下,軟起故障時綜合故障指示燈亮。
三、觸摸屏部分:
1、觸摸屏共有5幅畫面,分別顯示流程圖、狀態及操作、故障等相關信息。如下:
圖一 初始畫面
1、點擊右下角窗口小圖標,進入主畫面。

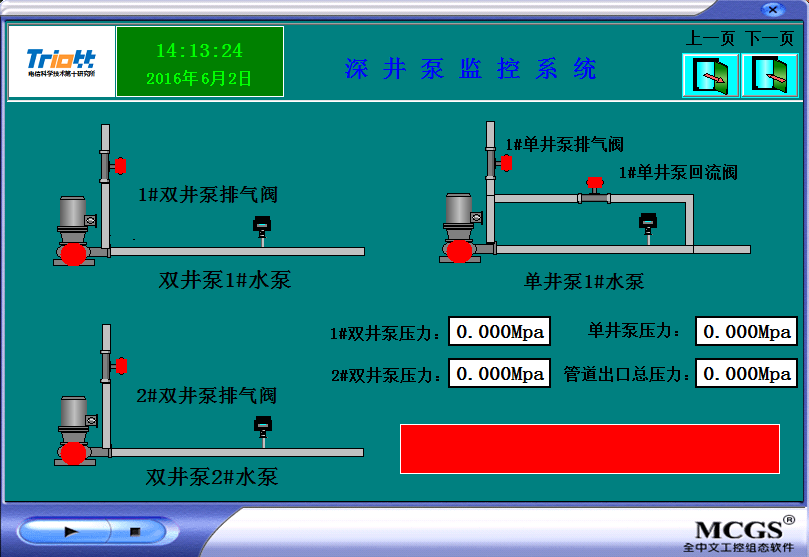

圖二 主畫面
1、 點擊右上角翻頁按鈕,可以進行畫面切換。
2、 畫面中,水泵運行時為綠色,停止時為紅色,閥門打開時綠色,關閉時紅色。各個水泵出口壓力和管道的總壓力動態顯示。
3、報警滾動條可以實時的滾動顯示水泵的故障信息,當故障消除時,其報警條的信息也隨之消除,這也讓設備的維護變得簡單。

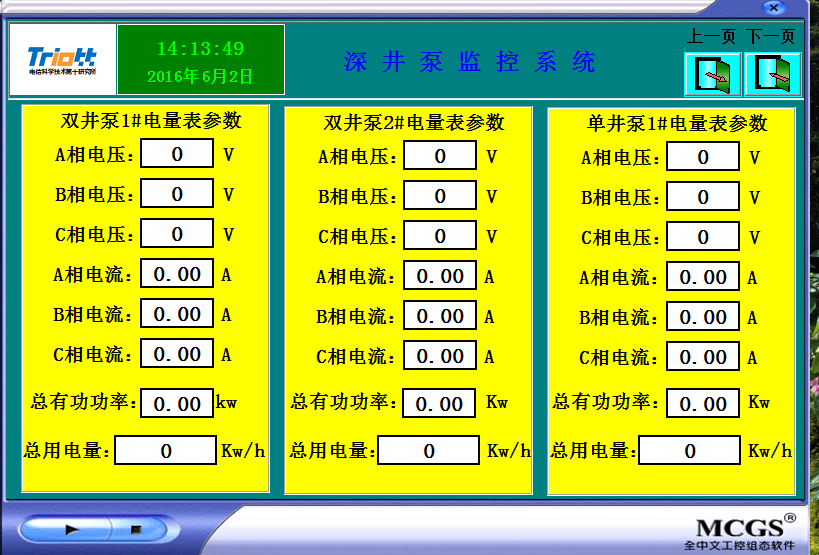

圖三 參數畫面
1、在此畫面中,可以很直觀的查看3個水泵的電能參數,方便巡檢人員的操作與記錄。

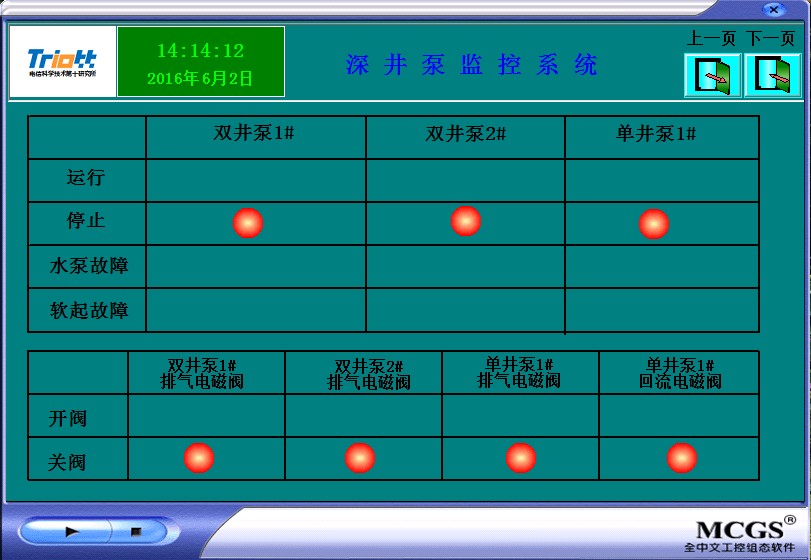

三 狀態畫面
1、 當前畫面顯示為水泵與閥門的實時運行狀態。

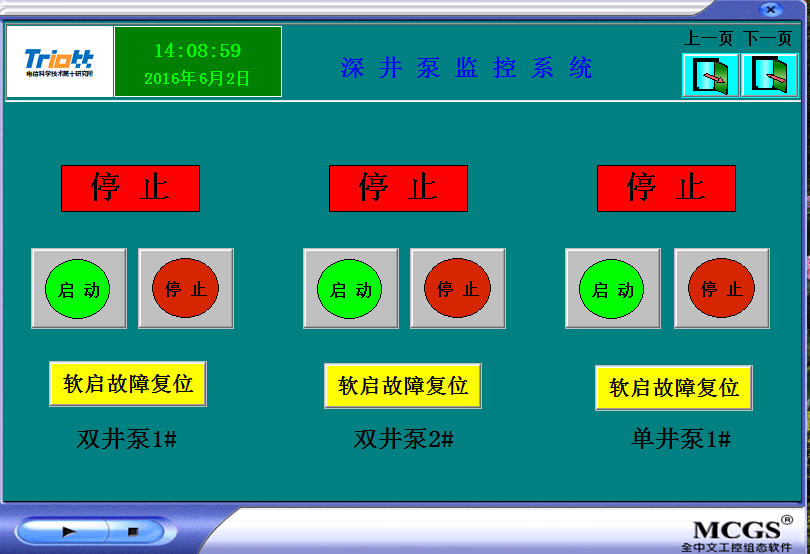

圖四 自來水廠自動化改造操作畫面
1、當需要啟動水泵時,把控制方式選擇“自動”后,在圖(四)中點擊所需啟動水泵的“啟動”按鈕即可;
2、水泵需要停止時,點擊“停止”按鈕即可;
3、當軟啟動器故障時,可在觸摸屏上復位故障;連續啟動兩次故障后,不能啟動,查看軟啟動器故障代碼,排除故障后重新啟動。
四、注意事項:
1、控制柜應避免潮濕、腐蝕環境。
2、定期檢查線路、和配電柜緊固接線。
3、非專業人員不得私自更改控制線路,不能對設備進行非法操作。
