西安水處理自動化系統案例
我公司承接的某乳業水處理自動化系統調試完畢。西安水處理自動化系統找陜西索維電氣有限公司。
一、系統概況
某乳業公司水處理系統由90噸水處理與35噸水處理組成。系統主要由原水箱、兩臺過濾器、三組反滲透、一級水箱、純水箱、潛水泵、潔凈鍋爐水箱等構成?？刂葡到y為兩部分。第一部分為90噸控制系統，主要由原水增壓泵恒壓變頻柜及90噸主控柜組成；第二部分為35噸控制系統，主要由兩組純水恒壓變頻柜及35噸主控柜組成；
每臺主控柜均由西門子S7 SMART 200、觸摸屏、流量電導儀表等組成；兩臺PLC之間通過PROFINET通訊實現數據交換。PLC與流量計、變頻器通過MODBUS RTU方式通訊實現數據采集及控制。
原水增壓泵恒壓變頻控制柜為一拖二工作方式。由變頻器實現恒壓閉環控制，水泵上下行切換，壓力設置，壓力檢測運算等由PLC完成。
純水恒壓變頻控制柜1為一拖三工作方式。純水恒壓變頻控制柜2為一拖二工作方式。由變頻器實現恒壓閉環控制，水泵上下行切換，壓力設置，壓力檢測運算等由PLC完成。
二、手動操作方式：
1、原水增壓泵恒壓變頻控制柜手動：

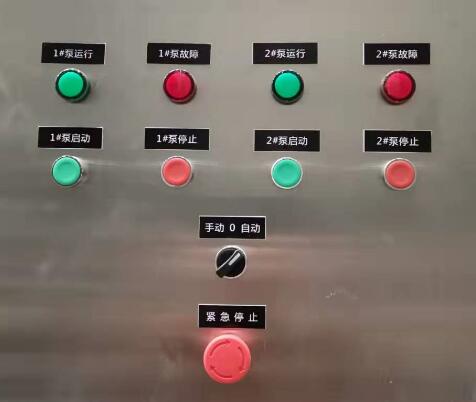

圖一 原水增壓泵控制柜面板操作
控制柜面板上設有“手動 0 自動”旋鈕。旋鈕選擇在中間位置“0”時，水泵不能進行操作，旋鈕選擇在左側“手動”時，可進行兩臺原水增壓泵的手動工頻操作。如啟動1#水泵，按下“1#泵啟動”，則1#水泵運行，運行綠色指示燈“1#泵運行”亮；停止1#水泵，按下“1#泵停止”即可。
2、多介質過濾器閥門觸摸屏手動操作：

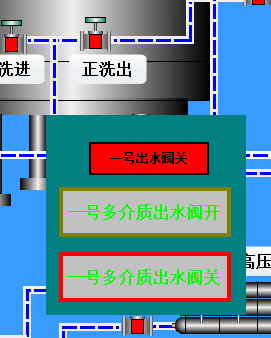

圖二 多介質過濾器閥門手動操作畫面
要在觸摸屏手動操作閥門，在觸摸屏上點擊該閥門文字則彈出該閥門手動操作畫面，如上圖為一號出水閥，點擊“---閥開”，則該閥手動打開，點擊“---閥關”，則該閥手動關閉。
3、反滲透進水、濃水電動閥操作同過濾器閥門。
4、高壓泵手動操作：

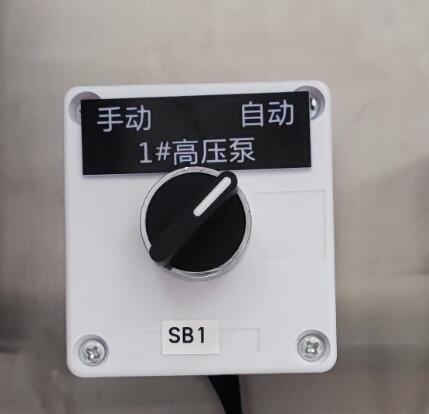

在90噸主控柜內，兩組高壓泵為45KW，采用變頻啟動，為此我們在主控柜內設計了三位旋鈕，如下圖：
圖三
高壓泵旋鈕“手動 0 自動”選擇左側“手動”，則高壓泵手動變頻啟動，最大頻率在變頻器面板上按“↑”“↓”直接改變即可。
5、高壓泵觸摸屏手動操作：

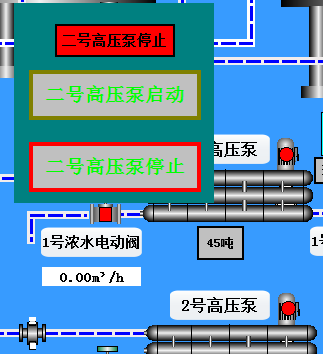

圖四 高壓泵觸摸屏手動操作畫面
要在觸摸屏手動操作高壓泵，在觸摸屏上點擊高壓泵文字則彈出該高壓泵手動操作畫面，如上圖為二號高壓泵，按下“二號高壓泵啟動”，則二號高壓泵啟動，按下“二號高壓泵停止”，則二號高壓泵停止。兩臺高壓泵操作方式相同。
6、清洗泵、計量泵、原水增壓泵觸摸屏手動操作：

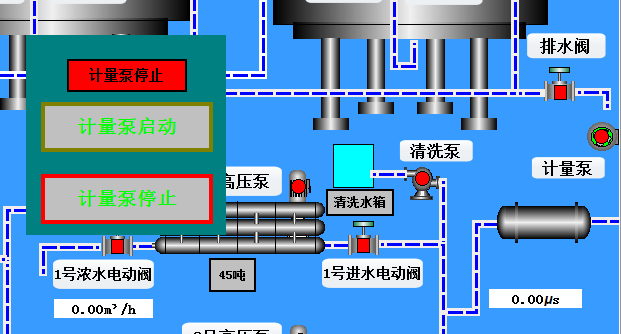

圖五 泵類觸摸屏手動操作畫面
要在觸摸屏手動操作泵類，在觸摸屏上點擊泵類文字則彈出該泵手動操作畫面，如上圖為計量泵，按下“計量泵啟動”，則計量泵啟動，按下“計量泵停止”，則計量泵停止。泵類操作方式相同（反洗泵除外）。
6、反洗泵觸摸屏手動操作：

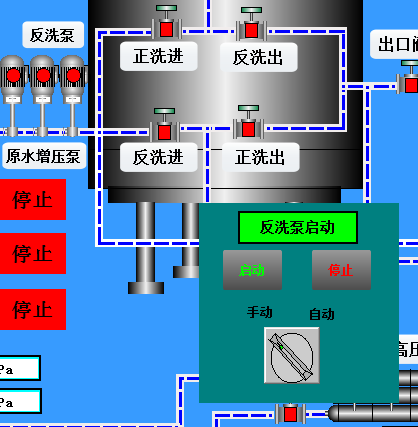

圖六 反洗觸摸屏手動操作畫面
要在觸摸屏手動操作反洗泵，在觸摸屏上點擊反洗泵文字則彈出反洗泵手動操作畫面，如上圖，將“手動 0 自動”旋鈕選擇到左側“手動”位置，按下“反洗泵啟動”，則反洗泵啟動，按下“反洗泵停止”，則反洗泵停止。自動運行時將“手動 0 自動”旋鈕選擇到右側“自動”位置。
三、自動操作方式：
1、原水增壓泵恒壓變頻控制柜自動：
參看圖七，“手動 0 自動”旋鈕選擇在右側“自動”位置，則原水增壓泵為自動工作方式。
圖七 原水增壓泵壓力設置
原水增壓泵出口壓力設置在90噸主控柜觸摸屏首頁畫面中設置。單位為MPa，下面為壓力反饋。
2、過濾器、反滲透自動及觸摸屏相關操作：
a、觸摸屏登錄畫面：

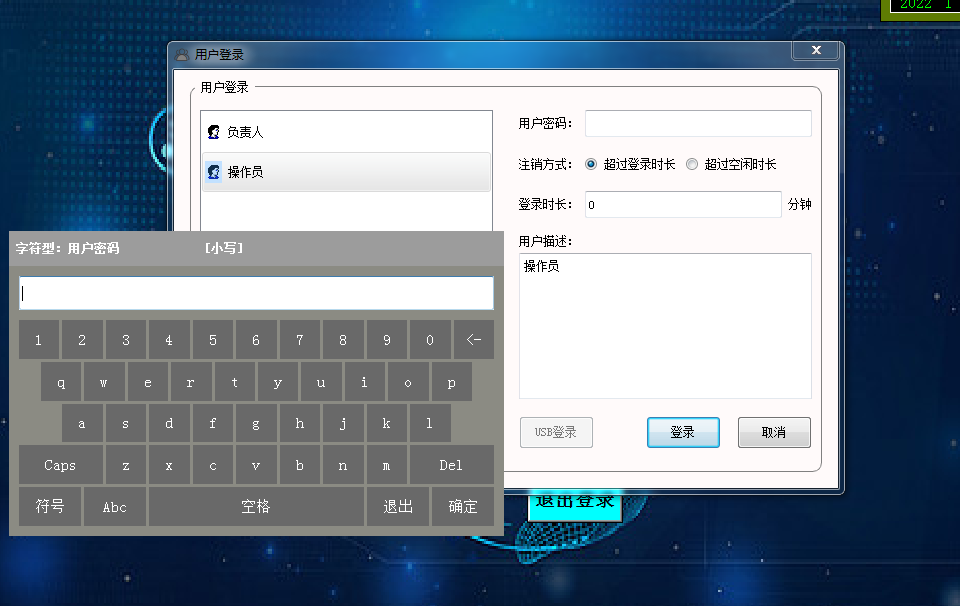

圖九 登錄畫面
如果要修改參數及進行操作，要登錄。按要求輸入用戶名及密碼即可。如只需瀏覽畫面不需登錄。
未登錄進行相關設置參數，操作時，系統會彈出無權限提示。
b、預處理（原水增壓泵、過濾器）自動操作：

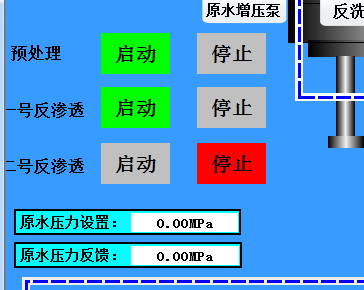

圖十 預處理自動操作
操作人員確認原水增壓泵壓力設置正確，確認過濾器運行參數設置正確，確認機械相關管道手動閥門開啟無誤，確認原水增壓泵開關選擇為自動，確認其他相關斷路器合上后，可按下上圖中預處理的“啟動”，按鈕顏色變為綠色，則原水增壓泵、預處理自動啟動。
c、反滲透自動操作：
圖十一 反滲透自動操作
如圖十一，一、二號反滲透可任意選擇自動運行，按下圖中反滲透“啟動”按鈕，按鈕顏色變為綠色，反滲透系統自動運行。
d、電導儀表畫面：

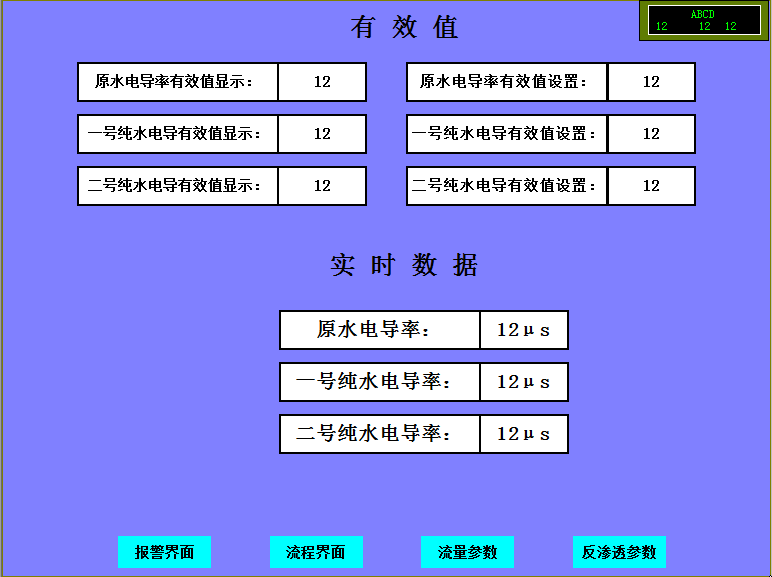

圖十二 電導儀表畫面
觸摸屏主畫面下部按下“電導儀表畫面”，切換到電導儀表畫面，該畫面可以顯示電導實時數據，也可以手動設置電導有效值（非專業人員勿操作）。
e、流量儀表畫面：

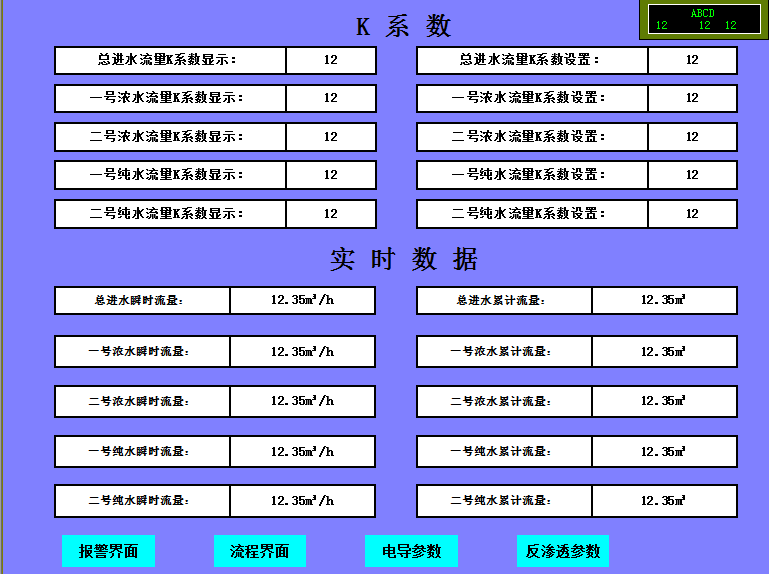

圖十三 流量儀表畫面
觸摸屏主畫面下部按下“流量儀表畫面”，切換到流量儀表畫面，該畫面可以顯示流量實時數據，包括瞬時流量和累計流量，也可以手動設置流量表K系數（非專業勿操作）。
e、過濾器、反滲透參數設置畫面：

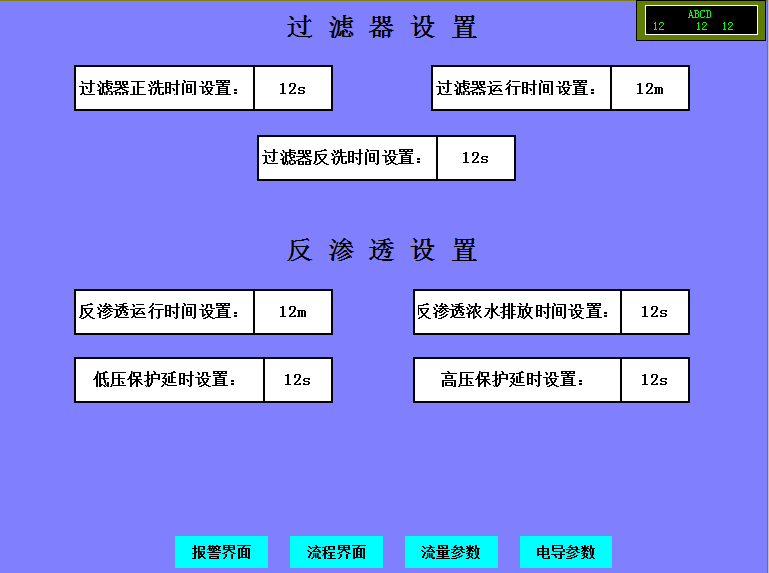

圖十四 過濾器、反滲透參數設置畫面
觸摸屏主畫面下部按下“過濾器、反滲透參數設置畫面”，切換到過濾器、反滲透參數設置畫面，該畫面可修改運行參數（非專業人員勿修改參數）。
f、報警畫面：
圖十五 報警畫面
該畫面可以查看系統報警信息，包括報警時間、報警內容等。“故障復位”按鈕可以消除故障報警。
g、運行主畫面：
圖十六 主畫面
開機自動進入主畫面，西安水處理自動化系統案例主畫面中可以看到整個系統流程，管道連有流動屬性，系統運行時會顯示各個設備運行狀態、液位流量電導等運行參數、過濾器狀態及運行剩余時間，可以在底部通過按鈕實現畫面切換。
四、注意事項：
1、本控制系統中，設計有備用斷路器，用戶外接用電器不能超出斷路器容量許可；
2、PLC控制柜內的插座為技術人員調試、臨時使用，不可用于其他超出負荷用電器；
3、觸摸屏為易損件，勿用其他利器（諸如螺絲刀）操作，以免劃傷；
4、本控制系統中，變頻器為控制系統關鍵設備，非專業人員勿進行相關參數調整及操作；
5、操作人員參數設置不能互相矛盾，如液位上限不能小于液位下限，壓力設置不能超出系統允許壓力極限。
