功率模塊是使用功率電力半導體器件進行全波整流、濾波、逆變的高壓變頻器部件，是組成高壓變頻器主回路的關鍵部分。每一個功率模塊都等同于1臺交-直-交電壓型單相低壓變頻器。那么你知道高壓變頻器功率單元個數嗎？

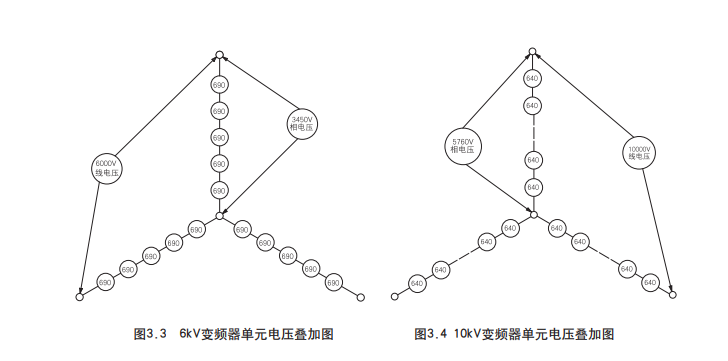

對于工作電壓為6千伏的通用型高壓變頻器，其功率模塊個數為15或18個;十千伏產品的功率模塊個數為24或27個。功率模塊經串聯疊波升壓后，三相電源輸出Y接，中性點經電阻器接地，獲得驅動電機需要的可變頻式三相電源高壓電源，如圖下圖所示。
移相變壓器為干式變壓器，選用強制風冷散熱器﹔原邊為Y接法，與入線高壓直接相互連接﹔副邊電機繞線為延邊三角形接法，副邊電機繞線間有一定的相位角。副邊電機繞線為功率模塊提供電源，電機繞線間相位角由功率模塊個數及變頻器電壓等級而定。
這下大概明白不同電壓等級的高壓變頻器所需要的功率單元數量了吧。
