低壓軟啟動柜

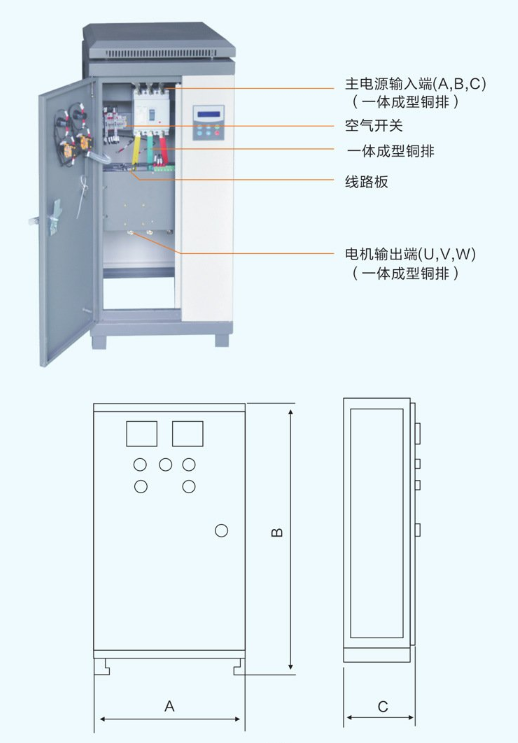

什么是低壓軟啟動柜，低壓軟啟動柜指工作電壓400V左右以軟啟動器為核心控制器件的控制柜，主要作用是啟動電機，減少電機沖擊，保護電機正常運行。
1、本圖一托一標準電機控制箱電氣原理圖。
2、軟啟動器的六進線中R、S、T線接低壓斷路器，軟啟動器的U、V、W接三相異步電機。
3、控制電路電纜線徑為1.5BVR，電流互感器回路線徑為2.5BVR;PA、1PA須選用過載型電流表。
4、控制箱面上共有2個表頭(PA、PV),2個按鍵(SB、SS)和3個信號燈(HG、HR.HY).
技術特點
具備6種啟動方法:限流啟動、電壓斜坡啟動、突跳+限流啟動、突跳+電壓斜坡啟動、電流斜坡啟動、雙反饋控制啟動。停止方法:軟停止、任意停止。
具備多種多樣保護措施功能:過電流保護措施、缺相保護措施、三相電流不平衡保護措施、過熱保護措施、電機過電壓保護、過電壓保護、電機負載短路過載等。
具備動態性常見故障記錄功能,可記錄近期產生過的10個常見故障,便于查找常見故障原因。軟起、軟停時間2-60秒可調。顯示屏LCD中文顯示，基本參數、查詢便捷;完成了電流強度雙閉環控制系統、轉矩閉環控制系統，適用各種不同電機啟?？刂?。
具備可編程控制器常見故障中間繼電器輸出、多用途可編程控制器中間繼電器輸出、O-20毫安(或4-20毫安）模擬電流輸出。電機無需變速的場所,可部分替代變頻器,成本更低。
