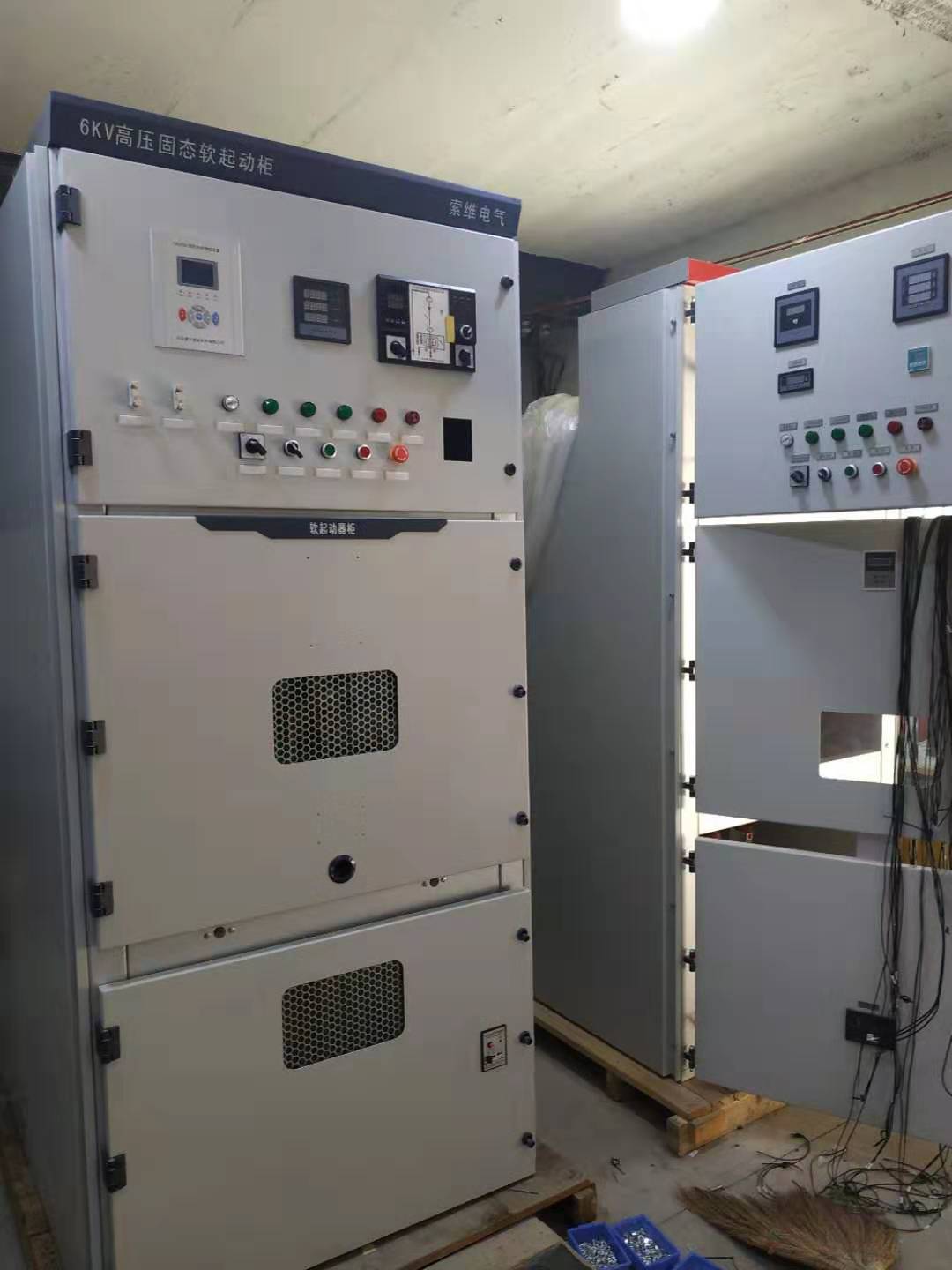

高壓軟啟動柜

一、高壓軟啟動柜應用介紹

      SWS-H系列高壓電動機固態軟起動裝置是融合了電力電子技術和最新控制理念的新一代高壓電動機起動設備，主要應用于對中高壓電動機的起動、運行和停車的控制與保護。裝置以大功率高壓半導體器件為載體，采用完善的高壓絕緣隔離技術和先進控制理念，避免電動機起動時大的電流沖擊，避免了電網電壓驟降，可以降低了供電變壓器及相關設備容量，節約了項目的投資費用。產品廣泛的應用于石油、化工、大型鋼鐵、電力和礦山等工業領域，能很好的和水泵、壓縮機、風機、攪拌機、皮帶機等機電設備配套使用，是理想的高壓電動機起動和保護設備。

二、高壓軟啟動柜功能及特點：

● 柜體采用仿KYN28柜體結構，材料采用覆鋁鋅板，經過多重折彎組裝而成，高低壓分離，安全性高;
● 柜體與標準開關柜一致，可方便實現與現場其他高壓開關柜并柜，使整體系統布局合理美觀;
● 主回路采用晶閘管閥組件結構，模塊化安裝方式，具備多重過電壓吸收、保護技術;
● 可控硅采用靜、動態均壓方式，高脈沖電流觸發和后備觸發相結合，保證設備運行的安全性 和可靠性；
● 控制系統采用高性能微控制芯片，使裝置的控制實時高效、可靠性高、穩定性好；
● 測量功能：平均電流、A\B\C三相電流、進線電源電壓，相序測量等。
● 保護功能：雷擊過電壓保護，晶閘管靜態、動態均壓，缺相、過壓、欠壓、起動過流、運行過流、起動 過載、運行過載、欠載、電流不平衡、起動超時、外部輸入故障檢測等，保護動作時間可設置；
● 多種起動停車方式：電流限流+斜坡起動、限流起動、點動、突跳+電壓斜坡起動等，自由停車和 軟停車方式可供選擇；
● 顯示功能：中文大屏幕液晶顯示系統，操作簡便，更具人性化；
● 通訊功能：完全電氣隔離RS485通訊，MODBUS RTU協議，可采用上位機進行集中控制；
● 具備外控起動、停車、復位輸入和故障、旁路、可編程繼電器輸出，具有4-20mA模擬量輸出。

三、高壓軟啟動柜技術特性：

1、免維護：可控硅是無觸點的電子器件，不同于其他類型的產品需經常維護液體和部件等，把機械壽命變為電子元件使用壽命，連續運行數年也無需停機維護。
2、安裝使用簡單：SWS-H是一個完整的電機起動控制和保護系統。在加高壓運行前，允許使用低壓對整個系統進行電氣測試。
3、采用高壓功率晶閘管，組件式結構、模塊化設計，便于安裝維護。
4、具有多重過電壓吸收、保護技術
5、內置有直接起動容量的真空接觸器，在檢修過程中或出現故障時，電動機可以采用直接起動方式工作，保證生產的連續性。
6、采用32位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性好、穩定性好。
7、采用國外抗干擾性的數字式觸發器與光纖隔離技術、使得裝置的高、低壓做到可靠的隔離。
8、采用中文液晶顯示系統，操作界面人性化。
9、RS-485通訊接口，標準MODBUS協議?？膳c上位機或集中控制中心進行通信。
10、所有電路板均經過嚴格的老化實驗，并進行三防處理,主板及所有控制板CPU全部選用原裝進口產品。
11、電壓取樣采用電磁式電壓互感器取樣線性好，抗干擾性強，無零漂.
13、高壓固態軟起動裝置有三相電壓、三相電流顯示。
14、保護功能：缺相、欠壓、過壓、過流、過載等，采用RS485接口引至集中監控。
15、高壓固態軟起動裝置母線采用高純度、優質電解銅，載流量及截面積按設計要求，柜內結構采用高絕緣性能材料模具作支撐，進、出接線易于接線，柜內有固定線卡。

四、索維高壓軟啟動柜典型應用：

高壓軟起動柜廣泛應用于以下行業中：

1. 水泥制造：窯爐引風機、壓力送風機、冷卻器洗塵風機、生料碾磨機、窯爐供氣風機、冷卻器排風機、分選器風機、主吸塵風機等。
2. 石油燃氣：循環水泵、主管道泵、電潛泵、注水泵、鍋爐給水泵、鹵水泵、引風機、除垢泵、壓縮機等
3. 冶金：通風機、泥漿泵、除塵風機、引風機、除垢泵等；
4. 電力：凝結泵、吸塵風機、送風機、引風機、排污泵、鍋爐給水泵等；
5. 市政供水：水泵等；污水處理；污水泵、凈化泵、清水泵等；
6. 采礦行業：礦井排水泵、介質泵、排風扇、球磨機、破碎機、輸送機等；
7. 制藥：清洗泵、制冷壓縮機等；
8. 造紙：打漿機等。

歡迎選用索維高壓軟起動柜，索維電氣提供全程產品咨詢技術支持服務，讓客戶使用更加輕松。
