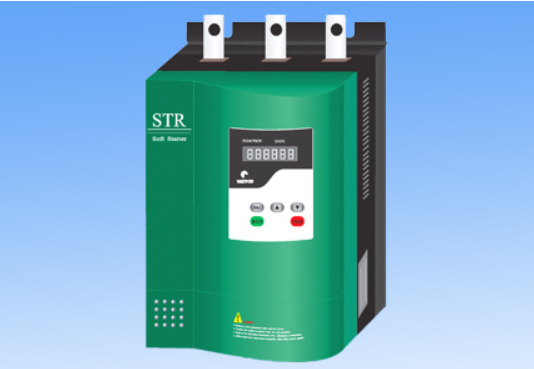

西普STR軟起動器維修調試故障原因處理方法

　　一、STR軟起動器維修調試步驟。

　　1. 點動試車

　　按裝置說明書接好三相進線，輸出(U、V、W)接至電機， 合上主電源，將裝置的運行方式設定點動狀態(此時初始起動電壓廠家設定為40V)，停車方式為自由停車，按下RUN鍵， 此時電機應無異常聲音，電機微動表示點動工作正常，此時檢測三相輸出電流是否均衡， 若均衡表明裝置工 作正常。用戶可觀察電機運轉方向是否符合使用要求， 如不符合使用要求，請分斷主電源，調換任兩相輸出。

　　2. 運行試車

　　在完成點動試車后可以進行裝置運行試車，將裝置設定修改為限流起動狀態(此時限流倍數廠家出廠設定200% )，按下RUN鍵，觀察電機是否能平穩起動，如不能平穩起動，請參看操作說明書，將限流倍數逐步增大(最大至400%)直至平穩起動。如仍不能正常工作與廠家聯系，咨詢有關參數調整辦法。

　　3. 經過步驟2，用戶可以選擇出適合負載的最佳起動限流值，然后根據負載的情況，設定軟起動器的過流和過載保護值。

　　4. 分斷主電源，重新合閘，檢查各參數設定是否與寫入值一致，若一致表示試運行調試完成，裝置可以正式投入運行。

　　二、STR軟起動器維修常見故障的排除。

常見故障	原因說明	處理辦法
Phr	進線電源相序錯誤	調換任兩相進線
Pho	進線電源缺相	檢查進線使之可靠接入
Pr01	起動峰值電流過流保護 起動電流超過4倍Ie	調整起動時間及起始電壓
Pr02	I2t保護	調整限流參數或起動時間參數設定
Pr03	電動機過流保護	避免負載急劇變化
Pr04	電動機過載保護	減小電機負載
Pr05	非法起動保護	重新確認控制模式
Pr06	在起動或運行中缺相	檢查進線電源
Pr07	干擾保護	處理干擾源
Pr08	設定參數丟失	重新設定各參數
OH	過熱保護	降低起動頻度
