醫院污水處理控制系統

一、污水處理控制系統簡介：
本污水處理控制系統，含加藥及污泥輸送泵共有電機水泵回路16個，羅茨風機電動放空閥一個。
電機水泵回路采用斷路器、接觸器、熱繼電器控制。
電動閥為三相380VAC，采用斷路器、接觸器、熱繼電器，正反轉控制方式。
二、控制系統構成：
1）污水處理控制系統硬件組成：集水池提升泵兩臺、調節池提升泵兩臺、消化液回流泵兩臺、羅茨風機兩臺、潛水攪拌一臺、排水泵一臺、機械格柵一臺、加藥泵兩臺、加藥攪拌機一臺、污泥輸送泵兩臺、西門子S7 200 SMART  PLC一套、MCGS觸摸屏一臺、施耐德斷路器、接觸器、熱繼電器、中間繼電器、按鈕、指示燈、開關電源。

PLC(可編程控制器)是整個系統的控制核心，污水處理中的邏輯關系、控制輸出執行功能都通過它來實現；彩色觸摸屏上生成組態畫面形象準確的顯示整個生產工藝流程，實時監控各個單元的運行、停止狀態，顯示各個液位的實時數據。
2）軟件組成：
PLC編程軟件，STEP 7-MicroWIN SMART；
觸摸屏組態軟件，MCGSE組態軟件。
三、系統操作：
1、純手動方式：
每個回路在動力柜面板上設有“遠程 0 就地”，當該回路旋鈕選擇“就地”方式時，可按下“運行”按鈕，該回路水泵電機啟動運行，需要停止時，按下“停止”按鈕，該回路水泵電機停止。水泵運行時，“運行”指示燈亮；水泵停止時，“停止”指示燈亮。
該操作方式在設備初期調試、自動方式有故障、觸摸屏與PLC通訊故障時使用，水泵啟停完全人工確認，不受液位控制。
2、觸摸屏手動操作：
在觸摸屏流程畫面1及流程畫面2中，每臺設備均有觸摸屏手動操作方式；

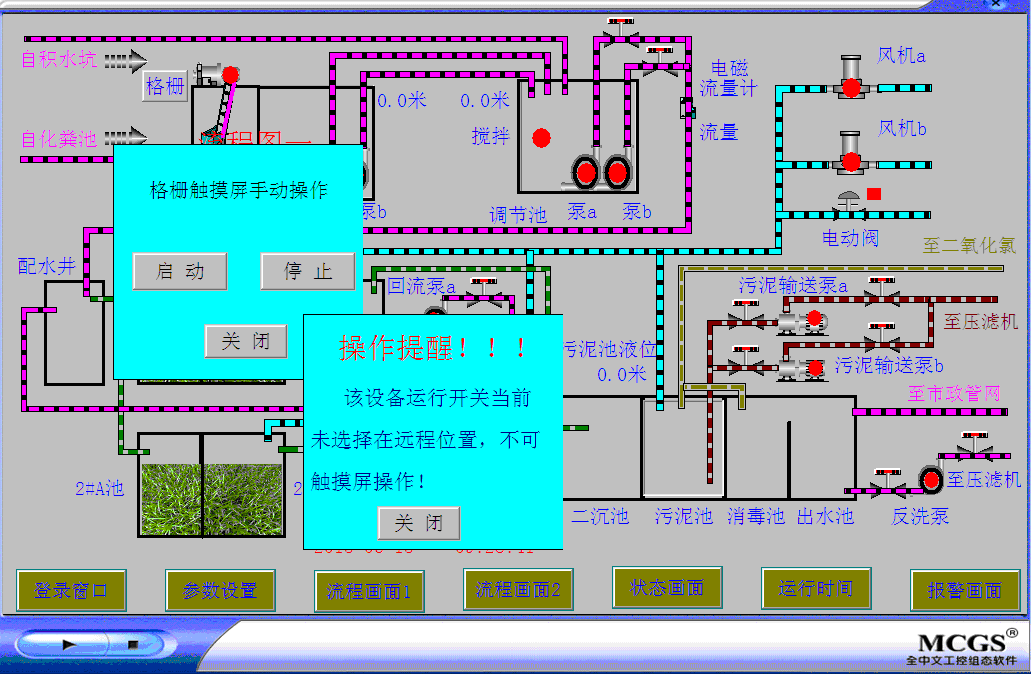

圖一：格柵觸摸屏手動操作畫面

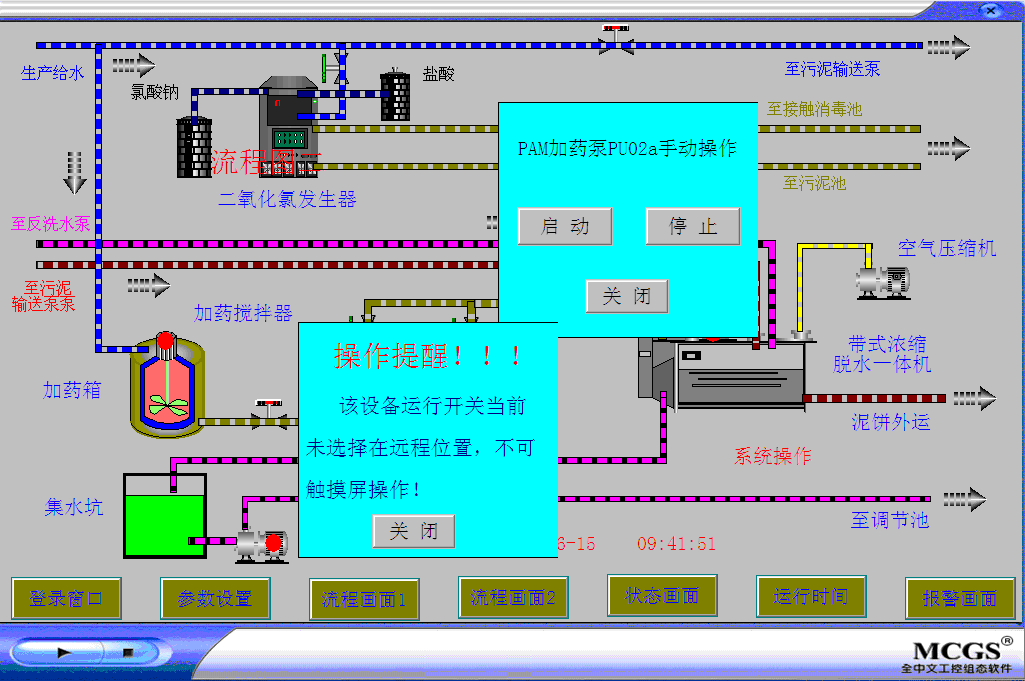

圖二 加藥泵a觸摸屏手動操作畫面


操作方法是：在觸摸屏相關設備名稱的地方觸摸，會自動彈出該設備操作畫面，按下“啟動”，如果動力柜面板上該設備開關未選擇“遠程”方式時，會彈出“操作提醒”畫面，如果動力柜面板上該設備開關選擇“遠程”方式時，則水泵電機“運行”，按下“停止”，則水泵電機“停止”
3、全自動運行：

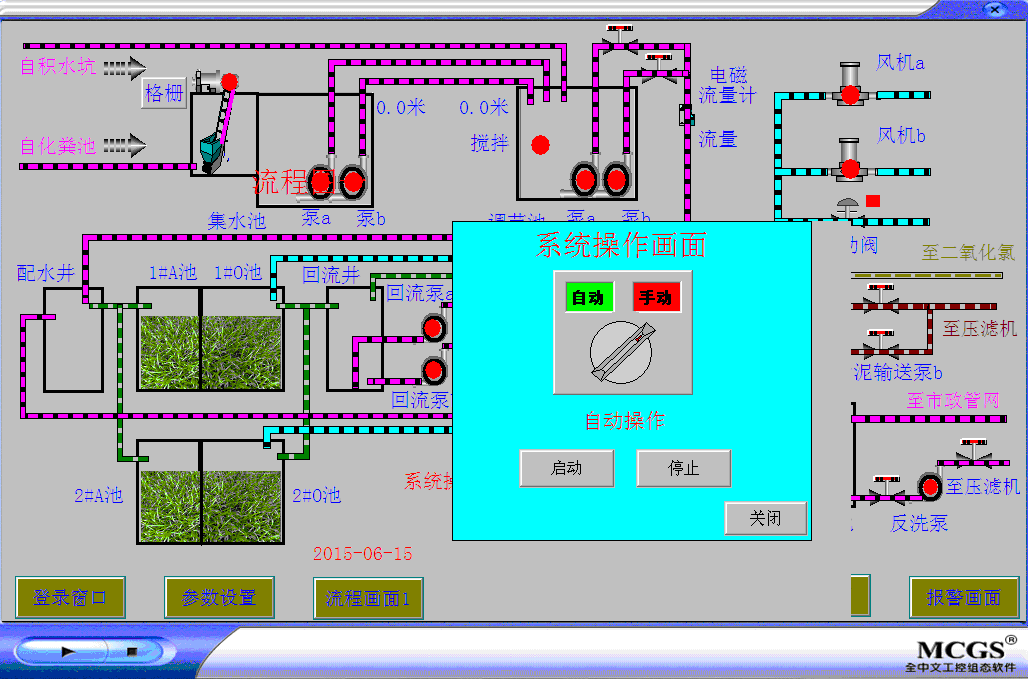

在流程畫面1或流程畫面二中，按下“系統操作”，彈出“自動操作畫面”如下圖：
  選擇“自動”工作方式，按下“啟動”后，系統全自動運行。需要停機時，按下“停止”即可。




圖三  全自動運行畫面
四、觸摸屏操作說明：
本系統觸摸屏采用了昆侖通態10寸MCGS觸摸屏。共有8副主畫面，分別是：首頁畫面、登陸畫面、流程畫面1、流程畫面2、參數畫面、運行時間累計、狀態畫面、報警畫面。

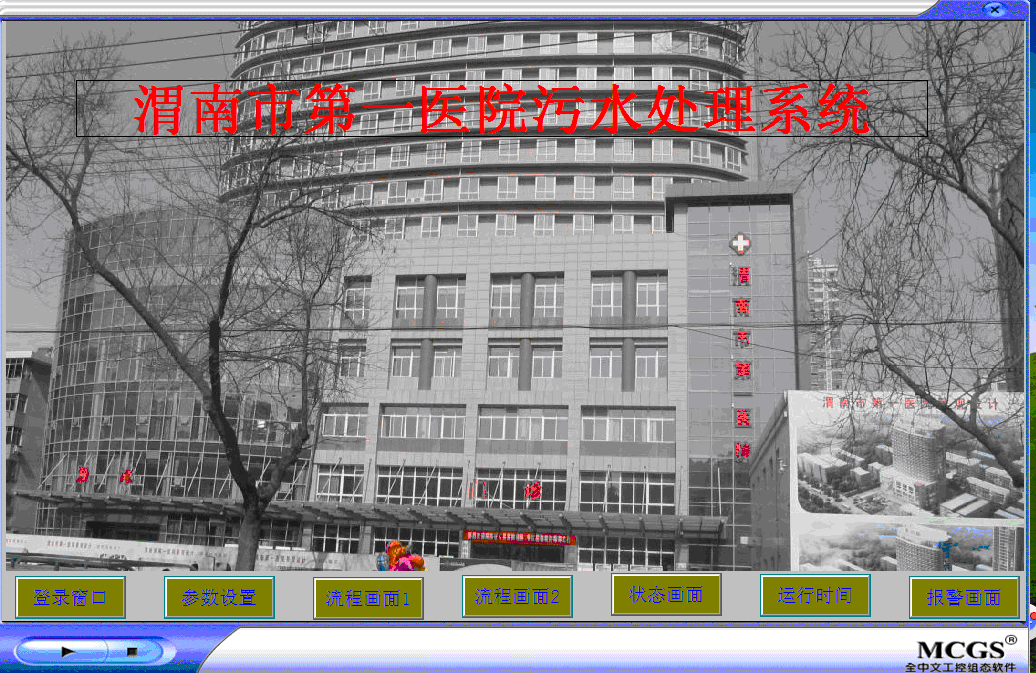

首頁畫面
首頁畫面為系統初次通電時觸摸屏進入的畫面；

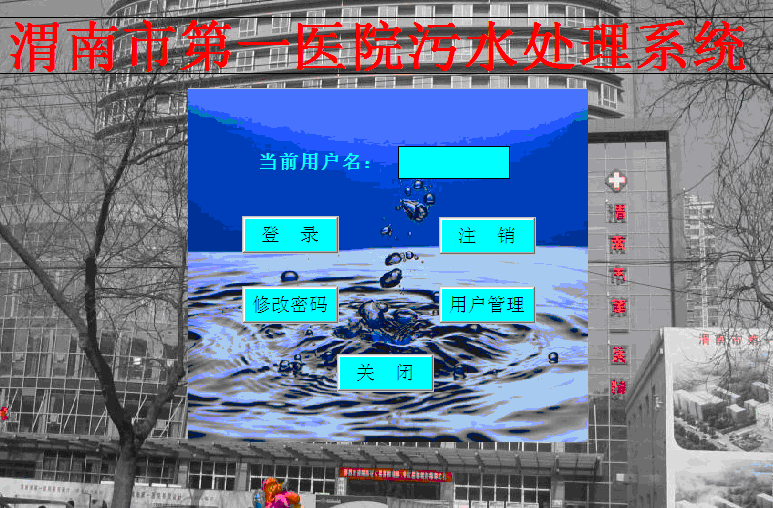

登陸畫面
登陸畫面為操作人員登陸畫面；

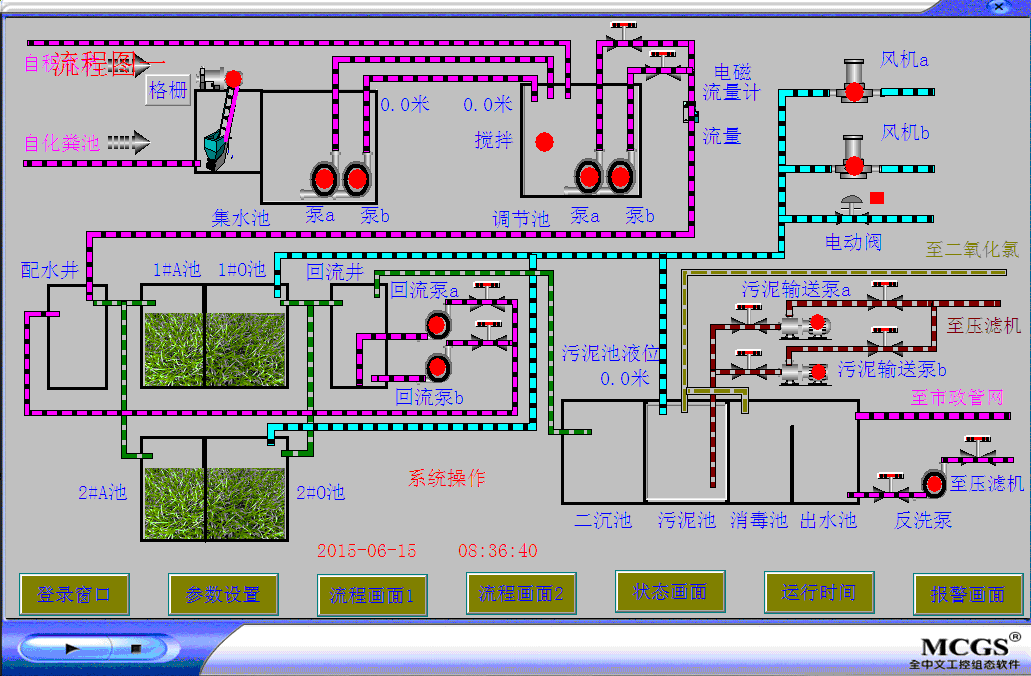

流程畫面1


流程畫面1為污水處理中集水池、調節池、A池、O池、沉淀池、污泥池、消毒池、出水池等工藝流程；

流程畫面2
流程畫面2為污水處理中PAM加藥、壓濾機、二氧化氯發生器等的工藝流程；在流程畫面中，水泵電機運行時為綠色閃爍，停止時為紅色，故障時為黃色；

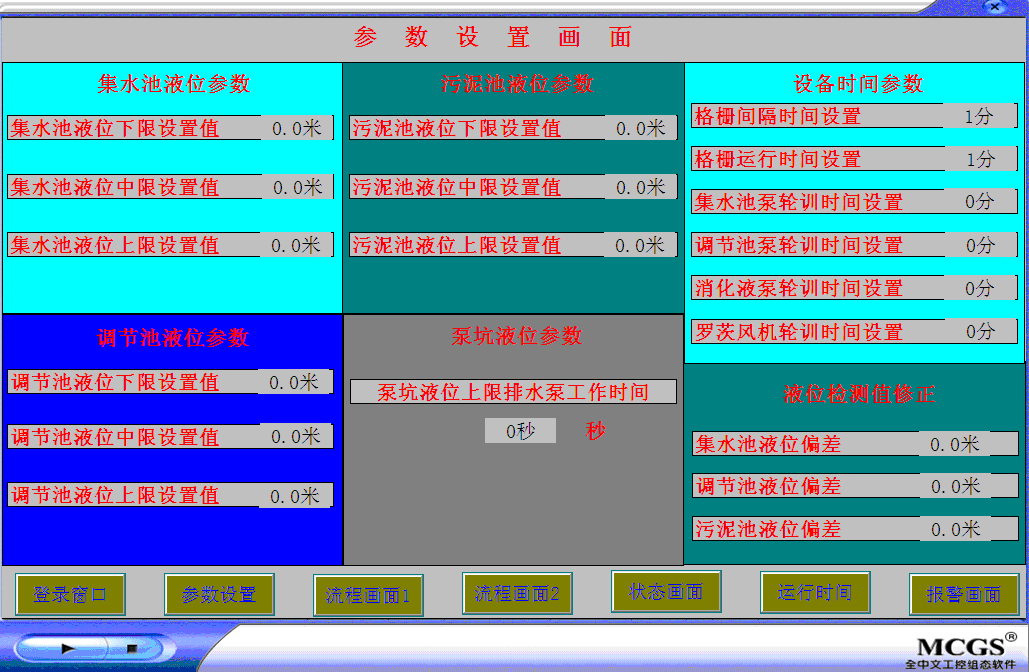

參數畫面


參數畫面為污水處理過程中的相關參數設置，包含集水池液位上下限、調節池液位上下限、污泥池液位上下限、格柵間隔及運行時間、集水池水泵輪循時間、調節池水泵輪循時間、消化液泵輪循時間、羅茨風機輪循時間、集水池液位修正值、調節池液位修正值、污泥池液位修正值、泵坑上限排水泵工作時間等參數的在線修改；

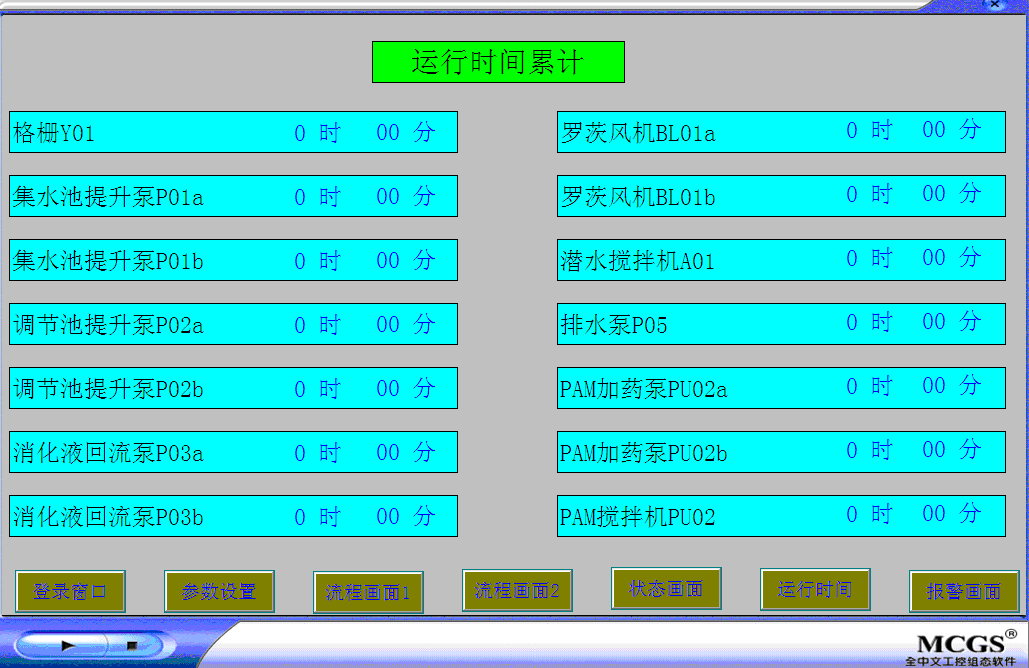

運行時間


運行時間累計畫面，實時記錄了各個水泵電機的運行時間累計；

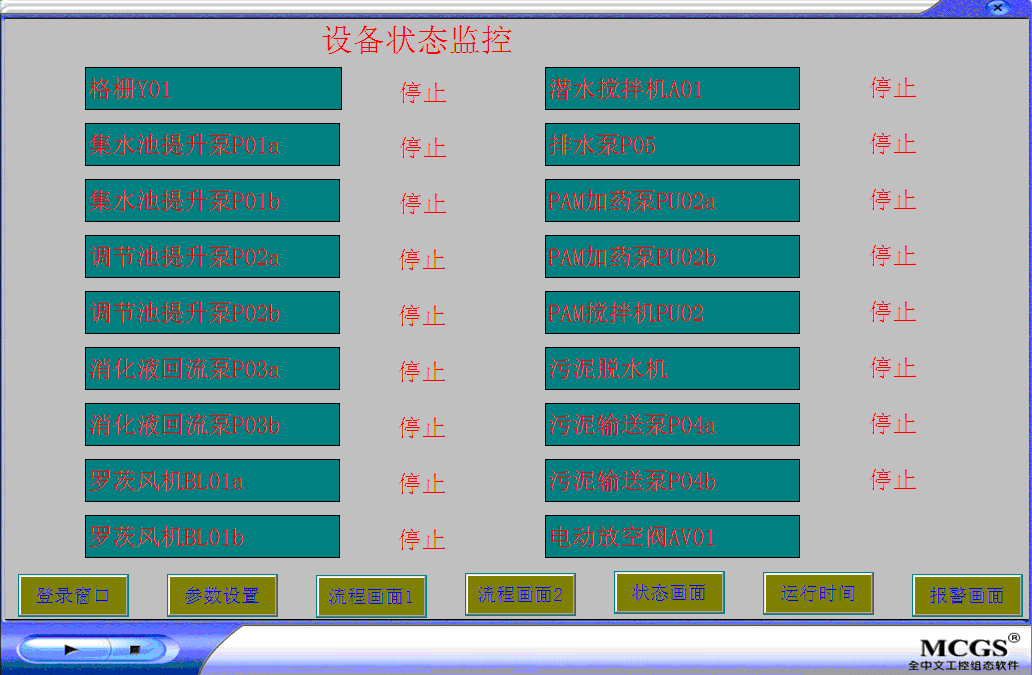

狀態畫面


狀態畫面中，用文字描述了各個水泵電機的運行及停止狀態；

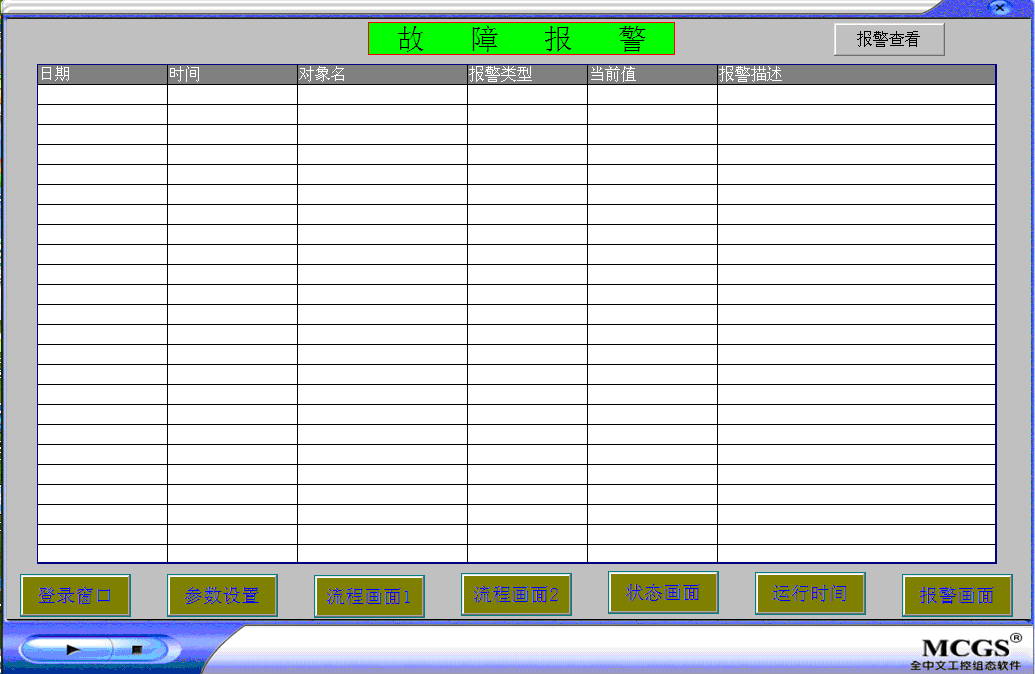

報警畫面
報警畫面中，具有各個水泵電機液位故障信號實時報警；
1）        在常見故障及處理中可以指導檢修人員進行故障查詢及處理；
2）        一般不建議在屏上對設備進行起、停操作；
3）        觸摸屏自身設有屏保功能，輕觸屏面，背景燈自行點亮。
五、注意事項：
1、        觸摸屏只能用手觸摸，不得用利器對觸摸屏進行操作；
2、        避免震蕩及電磁干擾觸摸屏與其他設備間的通訊；
3、        定期清理觸摸屏及檢查、緊固接線。
