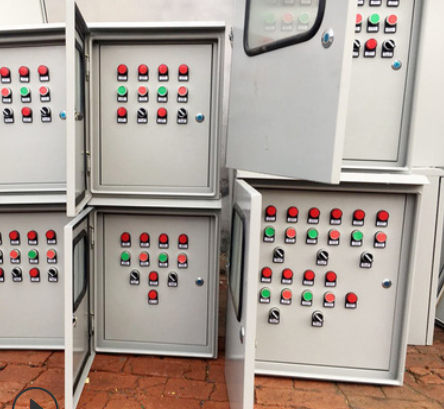

袋式除塵器PLC配電箱除塵器控制柜

       除塵器控制柜控制風機功率為7.5KW 電壓為380V 控制方式直接點動啟動，點動停止， 具有過流過載保護。卸料器功率為2.2KW 電壓為380V 控制方式直接點動啟動，點動停止，除塵器PLC配電箱具有過流過載保護，4個氣缸 4個脈沖閥，脈沖閥電壓為直流24V 控制方式采用進口西門子PLC加觸摸屏，中間繼電器為進口歐姆龍中間繼電器，通過觸摸屏 提脈間隔，脈沖寬度， 室間隔，周期間隔，調整方便，性能穩定，具有過載過流保護。
      低壓脈沖長布袋除塵器采用PLC可編程序控制器,自動控制清灰、輸灰的全過程。因此,該除塵器是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。
       清灰控制方式一般采用定時法也可采用定阻法。所謂定阻法就是控制袋內外側的壓差，隨著過濾的不斷進行，濾袋表面的積塵逐漸增多，除塵器的阻力也逐漸增加，當壓差達到表上的設定值（規定的阻力上限或一定的時間間隔）時，清灰控制器發出清灰指令使除塵器按既定程序進行逐室清灰。殼體用隔板分成若干個獨立的收塵室，按照給定的時間間隔對每個收塵室輪流進行清灰。每個收塵室裝有1個提升閥，清灰時提升閥關閉，切斷該室氣路，停止過濾，約五秒鐘后打開脈沖閥，在極短的時間內噴入0.5～0.7MPa的高壓氣體,在清潔室內迅速膨脹后涌入濾袋，使濾袋吹脹變形振動，加上氣流的吹力將濾袋外表面的粉塵清除下來，并落入灰斗，然后再打開排氣閥使該室恢復過濾。各收塵室的脈沖噴吹寬度和清灰周期控制自動連續進行。
       除塵器控制柜采用的可編程序器（PLC）實現自動控制,通過集成不同的功能來滿足各種不同的需要,除塵器控制柜其可靠性能大大提高,不僅能實現在線和離線清灰控制,而且有各種參數檢測﹑系統起停連鎖控制.故障診斷等功能.除塵器控制柜它可以實現遠程控制,從運行管理和維護上來講,節省了人力資源和成本。

       除塵系統的可靠性及自動化程度直接影響到除塵器清灰效果和操作工人的勞動強度。如采用常規的儀表及繼電器控制分室高壓脈沖除塵器，不但控制柜體積龐大，而且系統接線復雜，繁瑣，可靠性低。除塵器PLC配電箱采用可編程序控制器為核心的控制線路，大大減化了系統的硬件構成，而且使系統的自動化程度大大提高。該系統操作簡單，可靠性好，維護方便，大大減輕了操作工人的勞動強度，受到了用戶的廣泛好評。

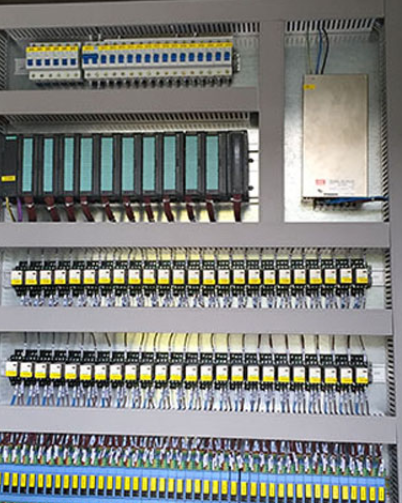

       除塵器控制PLC系統電氣控制系統控制范圍包括除塵系統相關的所有設備。除塵器PLC配電箱核心控制采用西門子S7系列PLC控制內容為：除塵器的風機，卸料器，振打，螺旋輸送機，進出口壓差等開關量、摸擬量的邏輯控制；電機單元傳動控制；生產工藝參數的設置和監視；生產管理的報表打??；設備故障的報警顯示；監控數據及畫面的遠程傳輸；系統中相關溫度、閥等開關量、摸擬量的參數監視等?？刂撇糠植捎梦鏖T子系列PLC，上位機通訊。實現無人看守自動運行。
