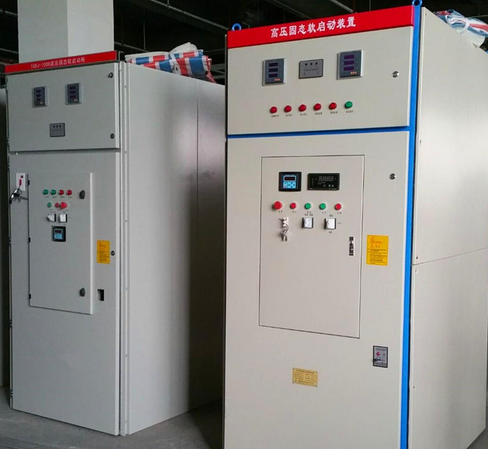

10KV/660KW電機高壓固態軟啟動柜

索維10KV/660KW電機高壓固態軟啟動柜產品介紹

索維高壓固態軟啟動柜優勢：

1. 開始起動的初始電壓可根據需要設定,最低至10的電源電壓?？纱蟠蠼档碗姍C的起動電流，降低了對電網容量的要求，節省有關設備投資。降低電機本身和傳動機械的沖擊應力，可延長電機和傳動機械設備的使用壽命。

2. 起動的初始電壓、時間和停止減速時間可根據負載的要求進行設置，以充分滿足各種設備的起動,運行的工藝要求。

3. 采用多種起動模式（降壓起動和恒流起動）的控制方式以滿足各種設備的控制需求。

4. 十分完善的電機運行保護功能，可以確保設備的安全運行，保護功能有；輸入電源相序錯誤、輸入電源缺相、電機單相運行、電機三相電流不平衡、電機過載運行保護，輸出電纜和高壓電動機對地漏電閉鎖保護等。

5. 產品在工作中顯示電機的三相工作電流，并顯示累計電機運行時間，且不受停電影響，便于了解設備的運行累計時間,便于進行定期保養和維護。

6. 各項運行參數的顯示均為中文顯示，設置參數非常直觀簡便。

7. 具有RS485通訊接口，通過雙絞線與上一級的監控計算機通訊。



10KV/660KW電機用高壓固態軟啟動柜結構：高壓固態軟起動柜采用模塊化設計，這樣對檢修和維護都很方便，軟起裝置與配有真空斷路器的高壓進線柜配套使用，結構采用優質冷軋鋼板覆鋁鋅板，采用金屬防電磁干擾屏蔽設計，減少外部環境對裝置內部的污染和干擾，高、低壓獨立絕緣布局合理確保安全，該裝置主要由可控硅組件單元、控制和保護單元、人機顯示單元組成：

1、10KV高壓固態軟啟動柜可控硅組件單元：

主功率單元主要由高壓真空接觸器和SCR可控硅閥組構成，其中高壓真空接觸器分進線接觸器和旁路接觸器，接觸器的電壓和大小根據電機電流和電壓合理選用；進線柜接觸器提供高壓電源進線，可在有故障時迅速斷開電源保護電機，旁路接觸器用作起動完畢后其閉合完成起動，SCR可控硅閥組由可控硅串并聯和RC吸收網絡組成功；為了達到所有使用電網的峰值電壓要求，可控硅組中每相是用多個SCR（具體數量根據用戶不同電壓等級來決定）串并聯安裝成一組，三組構成本相，允許各相模塊可以便捷地單獨進行維修和更換，RC吸收網絡負責提供瞬間電壓保護電器，以減少dv/dt沖擊電壓，防止SCR模塊損壞。

 2、高壓固態軟啟動柜控制和保護單元：

       控制和保護單元采用先進的數字觸發系統將低壓控制通過光纖連接到高壓、高、低壓光電絕緣隔離保證安全，通過控制可控硅的導通和關閉以實現對交流三相電源進行斬波，改變輸出電壓幅值，從而完成對電機的起動和停車的理想化控制，該單元分為三個部份，包括主要由微處理器組成的主控模塊，由光纖接口，觸發等回路組成的觸發模塊，由電流檢測和電壓主檢測電路，溫度檢測電路等組成采樣模塊。
主控模塊：由微處理器核心部件組成，采集電壓，電流等信號，根據設定程序和檢測反饋信號完成控制和保護，顯示功能。
觸發模塊：此模塊安裝于可控硅SCR閥組上端，包括光纖隔離接口，觸發電源板、觸發驅動板組成，接收主控模塊的控制命令，信號通過光纖傳輸脈沖信號合理地觸發每組可控硅，保證電壓改變平穩。

采樣模塊：由電流檢測和電壓檢測電路，溫度檢測電路等組成，通過高壓電流互感器，電壓采樣板等檢測各路信號反饋給主控模塊進行分析。

3、660kw高壓固態軟啟動柜人機顯示單元：

主要由觸摸液晶顯示屏組成?？梢苑奖愕亟邮罩骺啬K信號，實現用戶的參數設置，選擇起動方式，顯示設備的運行狀態，實時起動曲線等，使人機交互更具人性化。
索維專業生產高壓固態軟起動柜，10KV660KW高壓軟起動柜。
