軟啟動器接線方法安裝原理圖

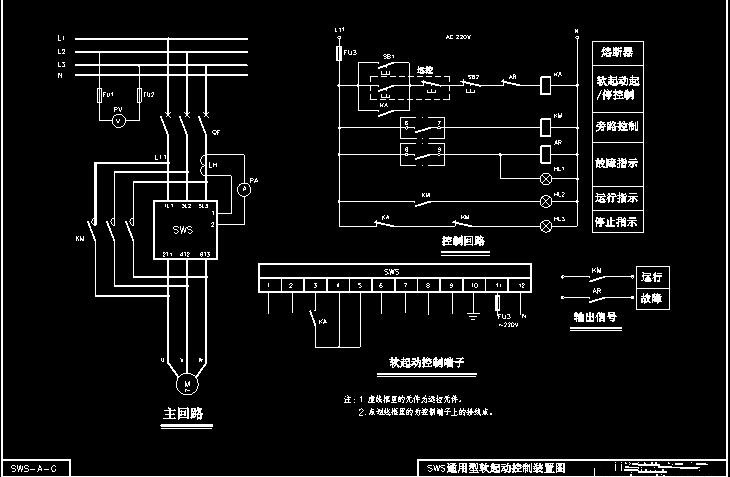

索維電氣告訴你軟啟動器接線方法，只有正確的安裝軟啟動器才能讓設備正常的運行，下圖為軟啟動器一次和二次原理圖。
        要正確的安裝軟啟動器首先得了解軟啟動，一般情況軟啟動器得安裝牢固保證外殼接地，一次接線：R.S.T為進線端，U,V.W為出現斷，另有PE端應可靠與主PE排接地。 二次接線：根據客戶要求針對說明書選擇相應的控制方式，最簡單常用的方式是：將啟動和停止信號端子短接起來，中間加一個啟動繼電器的NO點與COM相連接。當NO點閉合軟起啟動，當NO點斷開，軟起停止運行。另有旁路接線端子，接旁路接觸器線圈。還有故障接線端子，一定要搞清楚故障點是開點還是閉店，如果是閉店還要加一個故障繼電器。
