高壓變頻器維修原理結構和功能介紹

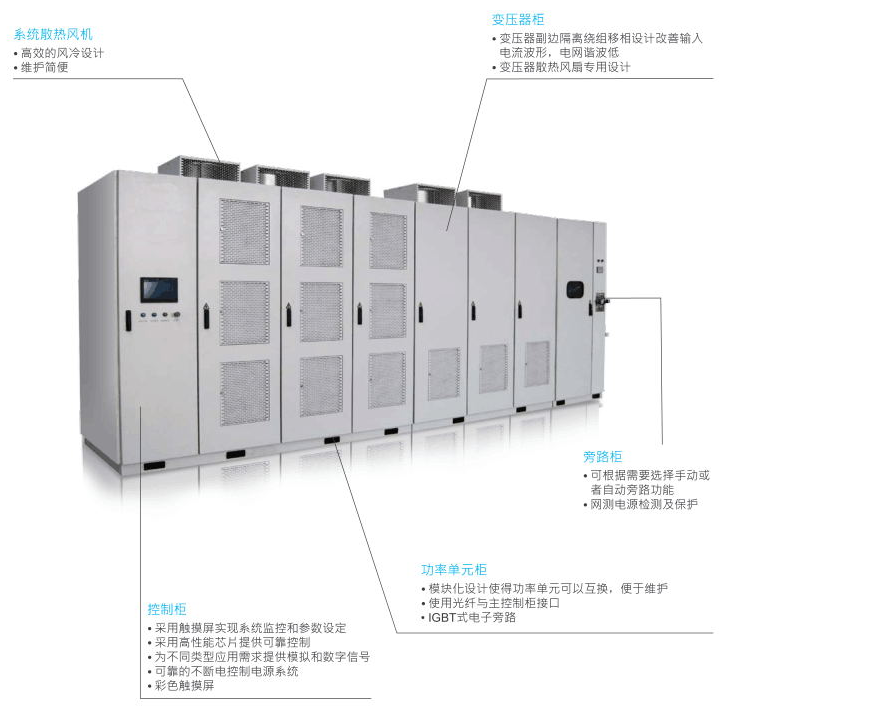

高壓變頻器由系統散熱風機、變壓器柜、控制柜、功率單元柜、旁路柜組成，索維電氣提供高壓變頻器維修以及高壓軟啟動器維修運營服務。減少客戶使用及維護煩惱。

A.高壓變頻器工作原理：

采用多脈沖移相整流技術，有效地降低了電源側電流諧波含量，符合IEEE 519-1992標準，采用單元串聯多電平技術，無需輸出濾波器，輸出電壓波形近似正弦波，滿足遠距離惡劣場合情況下的電機驅動先進的控制功能增強了裝置對惡劣電網的適應性；

B.高壓變頻器主要應用領域：

冶金：煤氣風機、 除塵風機、高爐鼓風機、除磷泵、鍋爐給水泵等；

火力發電及供熱：引風機、送風機、一次風機、增壓風機、凝結水泵、給水泵、循環水泵等；

礦業：通風機、皮帶機、進料泵、排水泵等；

石油化工：注水泵、壓縮機、油泵等；

造紙：打漿機、真空泵等

水泥：高溫風機、生料磨風機、窯頭排風機、窯尾排風機、除塵風機、生料磨風機等

制藥：清洗泵、發酵管攪拌機等

市政工程：供水泵、污水泵、熱網泵等

C.使用高壓變頻器可以帶來哪些好處：

1、改善生產過程工藝和質量控制；

2、嵌入式的PID控制器提高對流量, 壓力等變化參數的精確控制；

3、失電跨越和飛車啟動保證在短暫失電情況下的持續運行；

4、友好的客戶接口便于系統集成；

5、系統效率高達98%以上（不含移相變壓器）， 降低系統運行成本；

6、優化風機和水泵的運行確保了極高的能源節約，縮短投資回報期；

7、使用集成變壓器, 采用三進三出的安裝方式， 實現最小化的工程量；

8、減小機械應力，消除管道水錘效應，降低維護成本；

9、多電平電壓輸出，電流控制啟動，減少對電機的沖擊；

D.高壓變頻器具有哪些保護功能

過流保護

過載保護

變壓器過溫報警/超溫保護

變頻器過熱保護

欠壓，過壓保護

電機過載保護（外接）

散熱風機異常報警

網側的電源保護

柜門電磁鎖保護

濾網堵塞告警

輸出短路保護

輸入/輸出缺相保護

通訊故障保護

輸出接地保護

 E.控制和監控功能

頻率命令（Hz）

運行頻率（Hz）

輸入/輸出功率， 電流，電壓

累計運行時間

變頻器狀態

系統旁路開關和用戶斷路器狀態

可設定的輸入/輸出模擬量

故障報警

故障診斷功能

飛車啟動，失電跨越功能

彩色觸摸屏

F.一般高壓變頻器技術特點：

1、高壓變頻器采用“單元串聯多電平”的拓撲結構，具有輸入輸出諧波小，輸出波形好；

2、“高-高”直接輸入輸出方式，直接高壓輸出，不需升壓變壓器；

3、控制采用無速度傳感器矢量控制，控制系統采用32位浮點運算DSP芯片，運算速度更快；

4、變頻器功率單元和主控系統通訊采用光纖連接，具有很高的通信速率和抗干擾能力，安全性好；

5、瞬時停電再起功能，在35%的電壓下降情況下變頻器能繼續運行而不跳閘；

6、獨有的快速功率單元旁路技術，功率單元出現故障時仍可以繼續運行而不跳機；

7、變頻裝置對輸出電纜長度無任何要求，電機不會受到共模電壓和dv/dt的影響。

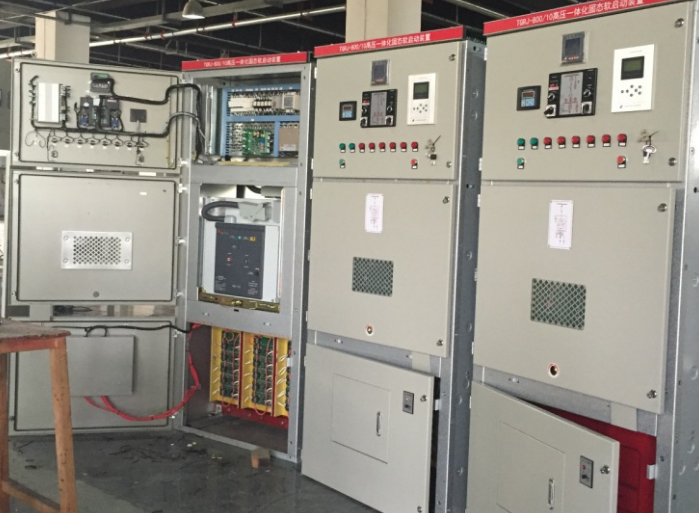

索維電提供高壓變頻器維修和高壓軟啟動器維修服務，為客戶提供服務方案，真正及時響應客戶訴求。保證維修速度和維修質量。對維修好的高壓軟啟動器和高壓變頻器實行半年質保，終身維護。
