脫硫脫硝電控系統

       脫硫脫硝電控系統由以下幾部分組成：濾筒除塵器、外置風機、旋風除塵器、管路系統及電控系統。電控PLC系統主要的功能為：風機變頻控制、管路風閥控制及壓差清灰系統?？紤]系統控制簡單，因此選用西門子新一代小型自動化產品中的SMART產品作為電控系統的控制器。

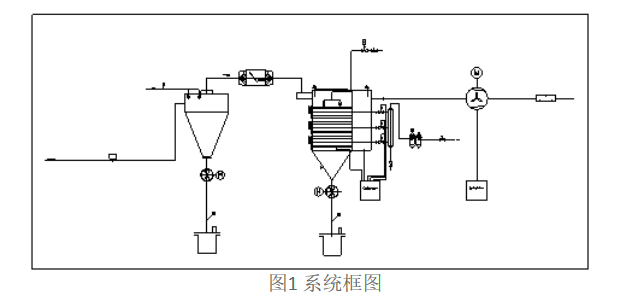

                 圖1為系統的組成框圖，脫硫脫硝電控系統由以下幾部分組成：旋風除塵器、濾筒除塵器、除塵風機、管路系統、變頻PLC控制系統及在線壓差反吹系統。工廠生產現場產生的含有粉塵顆粒的空氣，經過旋風除塵器和濾筒除塵器兩級過濾，從而達到凈化效果，凈化效率高達99%。除塵風機功率為75kW，選擇與之對應的西門子MM430變頻器作為其變頻調速裝置。濾筒除塵器配有在線壓差反吹系統，當工作一定時間后，濾筒表面會吸附粉塵，導致壓差增大，此時壓差反吹清灰系統會根據預設的限值進行自動清灰。

1) 總體選型

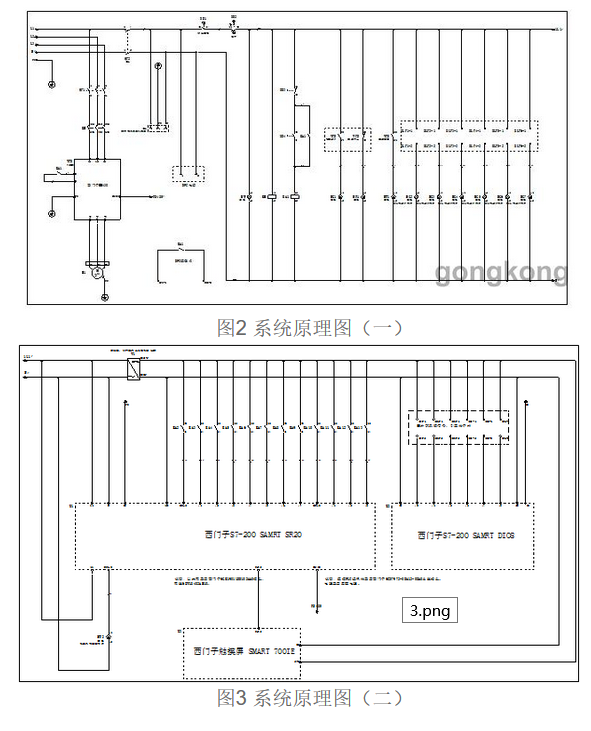

根據客戶的實際需求，考慮到系統較簡單，并且考慮到成本問題。脫硫脫硝電控系統故選用西門子的小型PLC及SMART LINE 觸摸屏作為控制方案。變頻器選用西門子風機水泵型專用變頻器MM430系列，系統部分原理圖見圖2及圖3。

        脫硫脫硝除塵器采用脫硫脫硝除塵技術SNCR(Selective Non-Catalytic Reduction)是選擇性非催化還原法脫硝技術，該技術是用NH3、尿素等還原劑噴入爐內溫度為850～1100℃的區域，還原劑(尿素)迅速熱分解成NH3并與煙氣中的NOx進行選擇性反應，NOx被還原為氮氣和水，此方法是以爐膛為反應器，工藝簡單，操作方便。脫硫脫硝除塵器的性能特點是：

        1、高效除塵、脫硫、脫氮、脫汞一體化技術裝備的微分捕獲微分處理系統，高于傳統技術三個吸收塔的串聯疊加，接近于百分百脫除效率的根本，在于能夠同時采用三種不同性質的循環工質循環。



        2、吸收塔使用壽命大于30年，保修三年，沒有跑、冒、滴、漏、滲、堵現象發生。三臺耐酸、耐堿、耐摩擦工質循環泵，以及其它標準件的保修時間，按照其相應行業標準執行。

        3、燃煤含硫量低于3%以及粉塵量大的用戶，基本不需要特別添加熟石灰類物質作為脫硫劑、脫硝劑。煙氣含硫量高、粉塵量大和需要處理的污水量愈大，愈發能夠體現所擁有的優點和優勢。
          變頻器與SMART PLC采用西門子專用的USS通訊，可直接在編程軟件中調用USS庫函數，簡單易用，。脫硫脫硝電控系統中程序主要通過USS對變頻器寫最低頻率和最高頻率，并且通過觸摸屏觀察實時的運行頻率。圖8為通過USS對變頻器輸入最低頻率。
