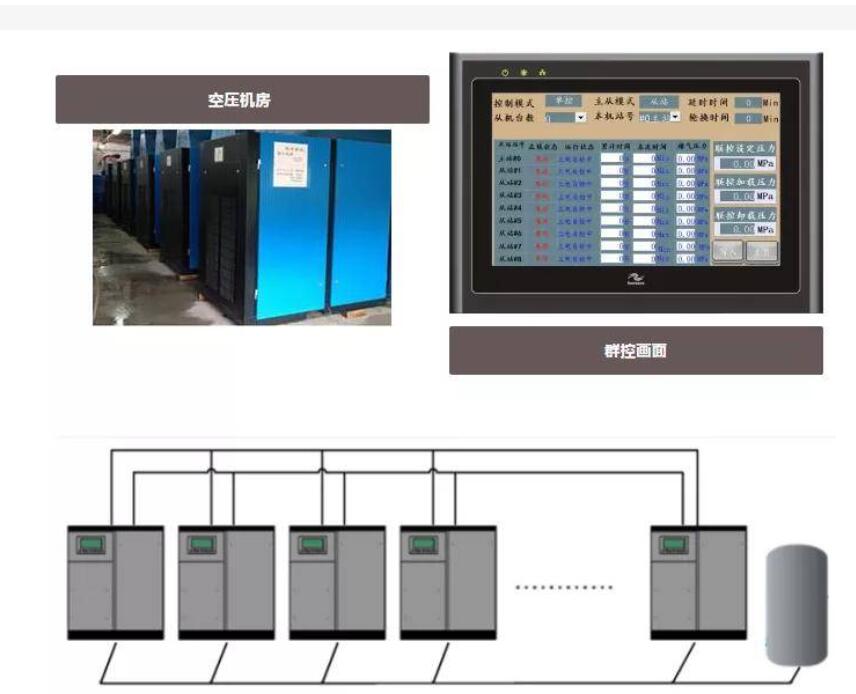

當您的空壓機現場有多臺空壓機,需要更為人性化的管理,就需要空壓機智能聯控系統,空壓機聯控系統解決方案可以實時監測空壓機站房內壓縮空氣系統的運行狀況;及時監控總管供氣壓力值,在壓力超高的時候停止所有的機器,并報警;空壓機單機狀態加/卸載、停機、報警;系統輸出壓力,各臺壓縮機的加卸載、報警故障信息能被自動保存;實現空壓機的自動開關機、順序啟動,并優化設備使用;優化壓力帶,避免機器頻繁加、卸載,減少能源消耗,降低系統壓力波動;顯示功能:具備10’’人機界面,可顯示機組運行的各種信息;具備記憶恢復功能,恢復供電后,保留停電前的運行狀態并自動運行。那么,請聯系粵順機電,我們可以根據客戶的特殊要求而開發設計獨有的空壓機智能聯控系統。
以下是其中一個英格索蘭智能控制系統解決方案,僅供參考:
一、空壓機聯控系統解決方案系統要求:能夠控制空氣壓縮機的運行,使輸出的管網氣壓自動保持在要求的范圍之內,并能有效的節省電能。采用交流380V,50Hz電源供電??刂苹芈凡捎媒涣?110V或220V 控制電壓。設有急停及故障復位按鈕。
二、空壓機聯控系統組成:
1、可編程控制器(PLC): 是用于工業控制的微處理器。它通過編入控制程序達到輸入和 輸出的特定控制關系。它具有穩定性好、控制功能強和便于維修等特點。
2、SIEMENS SMART LINE 觸摸屏:可以在屏上修改需要設定的參數,機器根據設定的參數運 行和報警提示。
3、SIEMENS EM231模擬量輸入模塊
4、斷路器
5、熱繼電器
6、中間繼電器
7、接觸器
8、三位選擇開關(包括手動、停止、自動)
9、二位選擇開關(在手動控制方式下可以啟動和停止空壓機-維護用)
10、電源指示燈
11、壓力變送器
三、工作原理及操作方法
控制方式具備手動、停止和自動3種工作狀態(由三位選擇開關控制)。
手動控制時,先將控制柜上三位選擇開關打到手動狀態,方可用二位選擇開關手動控制機器啟停。
注意:手動狀態僅作為試機、檢修、緊急補壓. 手動狀態下由壓力開關控制壓縮機運行工作.
在自動控制方式下,二位選擇開關無效??諌簷C由觸摸屏上功能指示鍵啟動和停止機器。
自動控制SMART LINE 觸摸屏的頁面。
自動控制SMART LINE 觸摸屏 的頁面。
