水源井集中監控系統

水源井集中監控系統

水源井集中監控系統采用先進的可編程操作控制界面和工業傳感監控系統，對水源井工況進行集中采集監控，它可對較為分散的水源井泵，加壓泵的工況進行有線或無線監控。既可以在井旁就地操作，也可以在中央控制室通過電腦遠程監控，同時可提供各種生產運行數據，如流量、耗電量、水壓、水位等，便于生產管理。

二、水源井集中監控系統適用范圍

該系統適用于供水企業遠程控制管理自備水源井，水廠操作人員可以在水廠控制室遠程監測所轄水源井的工作情況，可以遠程控制水源井水泵的、停，觀察整套系統的運行參數；水司調度中心工作人員及公司主管領導可以遠程監測水源井的工作情況及水廠操作人員的操作情況。

該系統也適用于煤礦、住宅小區、化工企業等遠程控制管理自備水源井。

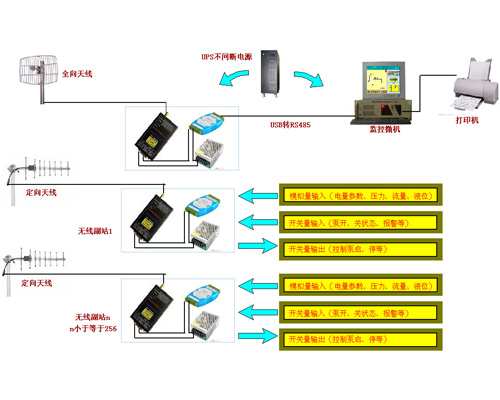

三、系統方案組成

1、有線光纖傳輸：無干擾，無信號衰減失真的采集傳送，低成本，高效率，方便快速。

2、無線傳輸（數傳電臺傳輸、移動GPRS/電信CDMA網絡傳輸、Zigbee等）：無需挖溝放線，節省人力，提高工程進度。

四、水源井遠程終端功能

1、采集水井水位、出口壓力、出水流量、閥門開度、等信息。

2、采集水泵啟、停狀態、運行時間、工作電流、工作電壓、電能等電參數。

3、電流過大、缺相、水位過低、控制柜保護、井房停電、狀況發生時，立

即上報告警信息。

4、支持數傳電臺、GPRS、CDMA、Zigbee等無線通信方式。

5、存儲、顯示、查詢井房監測數據及工作參數。

五、水源井集中監控系統中心主要功能

1、遠程監測所轄水源井的工作情況、遠程控制所轄水源井水泵的啟停，查看水源井泵系統工作參數。

2、在線監測水廠內加壓泵等設備的工作情況，控制加壓泵等設備的啟停，查看加壓泵系統工作參數。

3、在線監測水廠內水池水位，進廠原水流量，出廠清水流量和壓力。

4、在線監測出廠水的濁度、PH值、余氯等水質指標。

5、生成各種報表，顯示各種數據曲線。
