換熱站自控設備完善解決方案-無人值守換熱站

無人值守換熱站——蒸汽熱水換熱站自動控制系統是利用了維控遠傳觸摸屏實現手機APP與現場同步操作，以及先進的電子技術和計算機技術，一名管理人員利用一臺計算機或者通過手機app可同時監控多個換熱站，監控系統任一位置的流量、壓力、溫度以及電器系統的電流、電壓和室內外溫度等。通過對供暖系統的實時監測，可快捷地獲取各種運行數據，發現故障及時處理，并通過調整參數和自動控制閥門的開關量，Z大限度地節約能源，還可為鍋爐運行提供可靠依據。



概述

    智能換熱機組控制系統通過監測室外溫度、一次側、二次側管網的壓力、溫度來控制一次側調節閥開度，二次側循環泵、補水泵轉速和運行泵數量等，達到集中供熱良好品質的社會效果與熱力站低成本運行、經濟運行的目的，并結合中國換熱實際工況，進行二次開發，為不同需求的用戶提供Z佳方案。

· 本地自動控制方案

    通過室外溫度變化和設定的經驗調節曲線，進行溫度補償，自動控制一次側電動調節閥，控制二次側供水溫度，以滿足熱負荷變化，實現節能舒適運行。

· 現場全自動無人值守控制方案

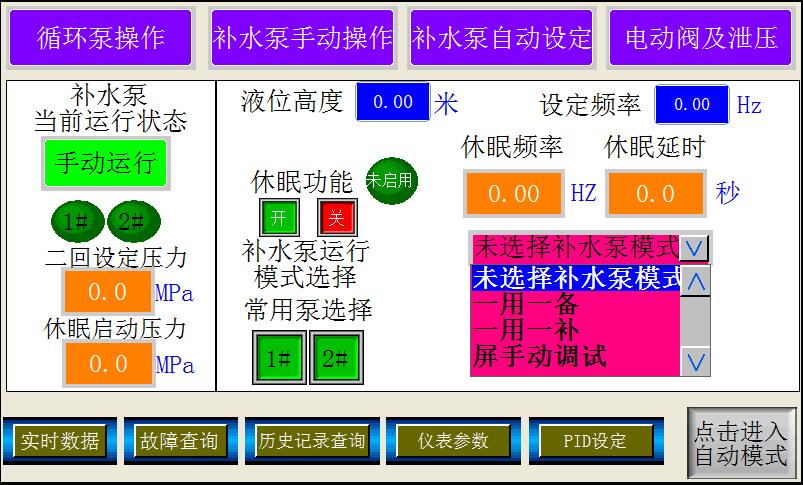

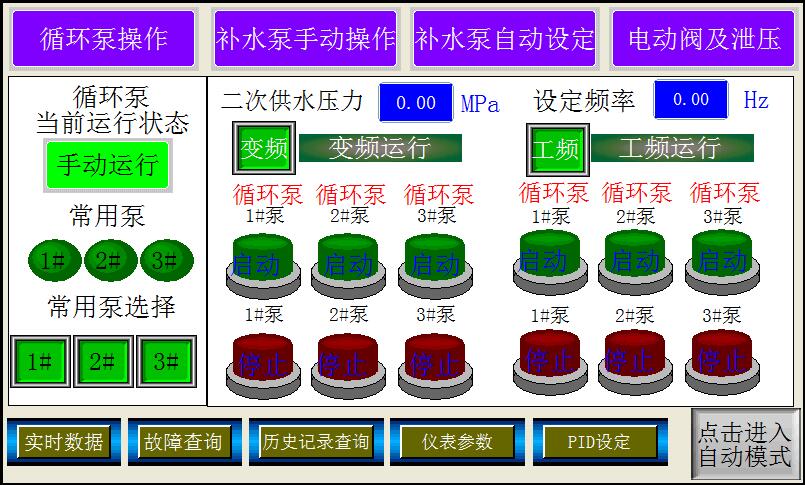

    通過一次網電動調節閥控制二次網供水溫度，并可進行室外溫度補償功能，根據二次網供回水壓差或溫差作為反饋信號，循環泵采用變頻控制，二次網實現變流量控制，因此換熱機組可在“大溫差，小流量”節能狀態下運行。根據二次網回水壓力作為反饋的信號，補水泵采用變頻補水；補水箱液位傳感器可自動控制水箱液位，而且具有低液位保護功能；二次回水管路可加裝泄壓電磁閥，如二次回水壓力超過設定值，電磁閥自動開啟進行泄壓至安全值后自動關閉；機組開機后可按預先設定好程序自動運行，管理人員只需定時對機組進行巡查。

· 遠程監控自動無人職守控制方案(SCADA)

選擇這種控制方式的換熱機組除了具備以上控制功能外，還具有遠程通訊功能，可選擇不同的通訊方式：有線（ADSL、寬帶通訊等）或無線（GPRS等)，并支持廣泛的通訊協議（Modbus，TCP/IP協議等）。通過上述通訊模式，可以把換熱機組一次側和二次側溫度、壓力、流量，室外溫度和室內溫度，循環泵和補水泵的運行狀態和運行頻率，電動調節閥開度等機組參數實時的上傳到中央管理站，或與樓宇自控系統（BAS）進行連接，對換熱機組的運行狀況進行在線監測，并具有供水溫度超高報警，回水壓力過低報警，水箱液位過低報警，供水壓力超壓報警，超壓自動泄壓，斷電自動保護和聯動等功能。通過監控中心上位機與現場控制器的雙向通訊，管理人員可對機組控制參數進行優化設定，保證換熱機組始終處于Z佳狀態，一切盡可掌握。
