水處理電氣控制使用說明
一、概述
本系統由PLC集中控制,其控制核心為西門子S7-200 可編程控制器(PLC);系統由PLC、斷路器、接觸器、熱繼電器、中間繼電器、指示燈、變頻器、高低壓開關、觸摸屏(HMI)、水泵、電磁閥及儀表等構成。反滲透主機具有常規控制:低壓、高壓、短路、過載保護等,并有液位上下限報警停機功能。
本設備控制分為反滲透及后級供水兩個部分,反滲透控制可手動、自動兩種工作方式。
后級供水為PID閉環方式,水泵為一用一備工作方式,供水壓力可在觸摸屏參數畫面設置,設置壓力需小于等于0.5MPa。
觸摸屏畫面簡介:

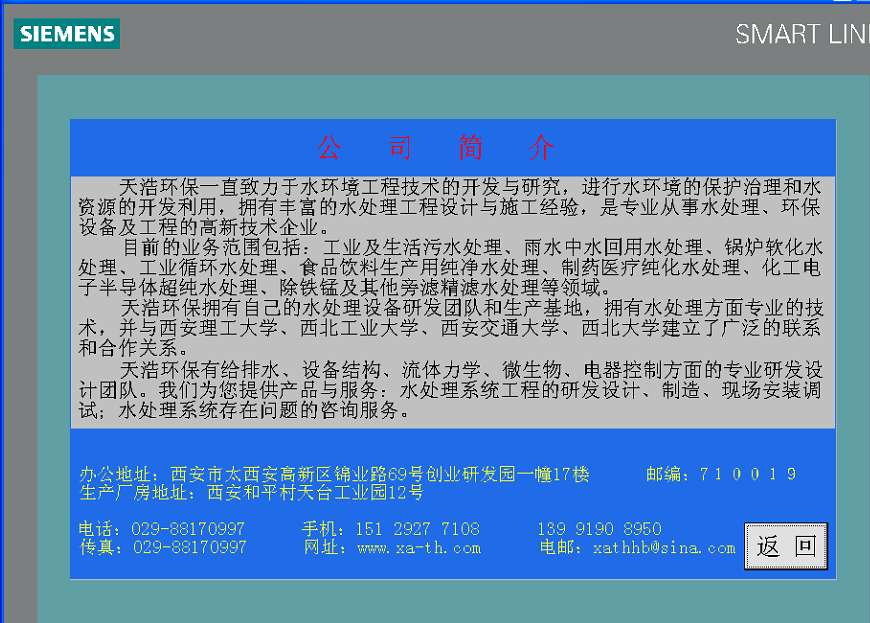

公司簡介
畫面為我公司簡要介紹及售后維護電話。

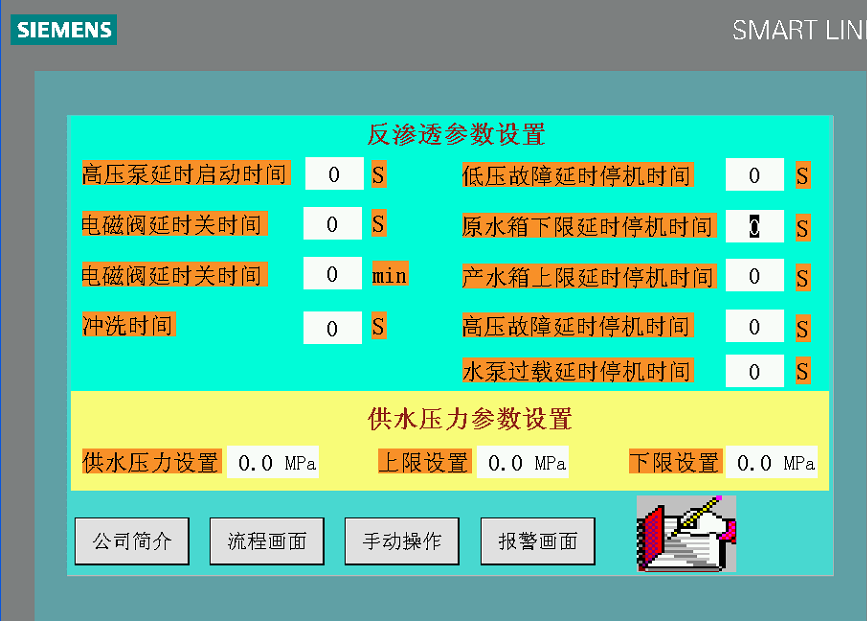

參數畫面
畫面中與設備有關的工藝參數都可在線修改,下一過程中生效。注意,參數設置必須為專業技術人員或熟練操作人員

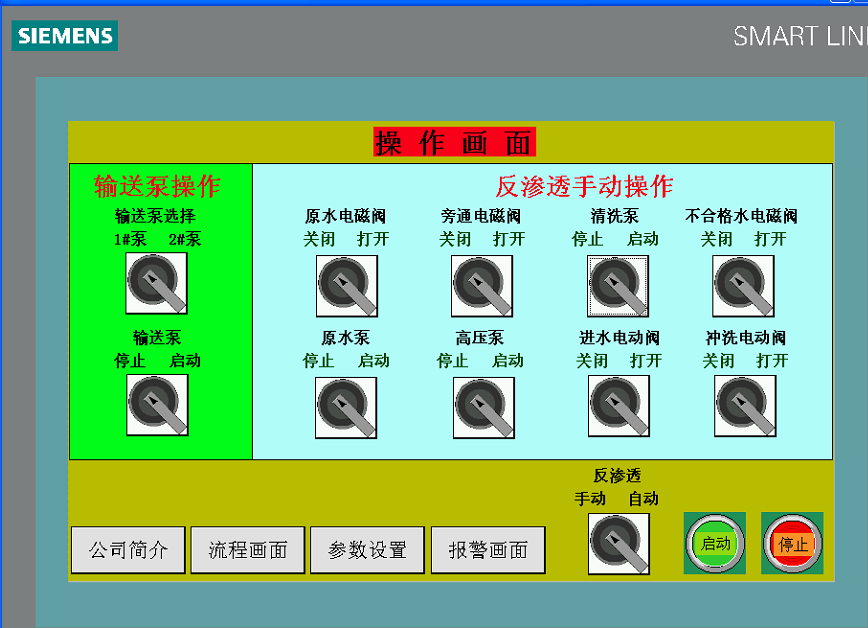

手動操作畫面

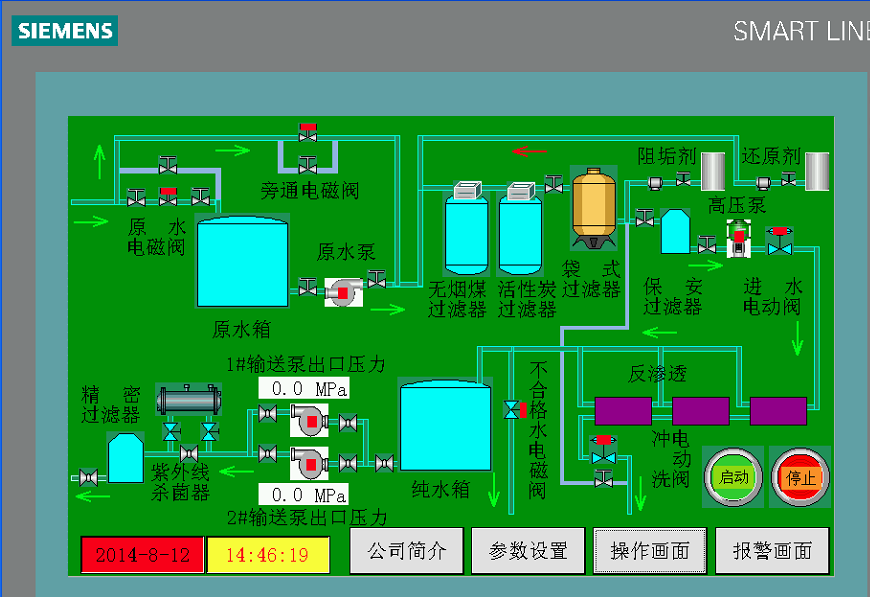

流程圖畫面
該畫面為流程圖畫面,實際運行中實時顯示各種動態參數及其各個水泵閥門的實時狀態。閥門關閉、水泵停止為紅色;閥門打開、水泵運行為綠色;閥門打開、水泵運行后相應管線顏色變化并閃爍。

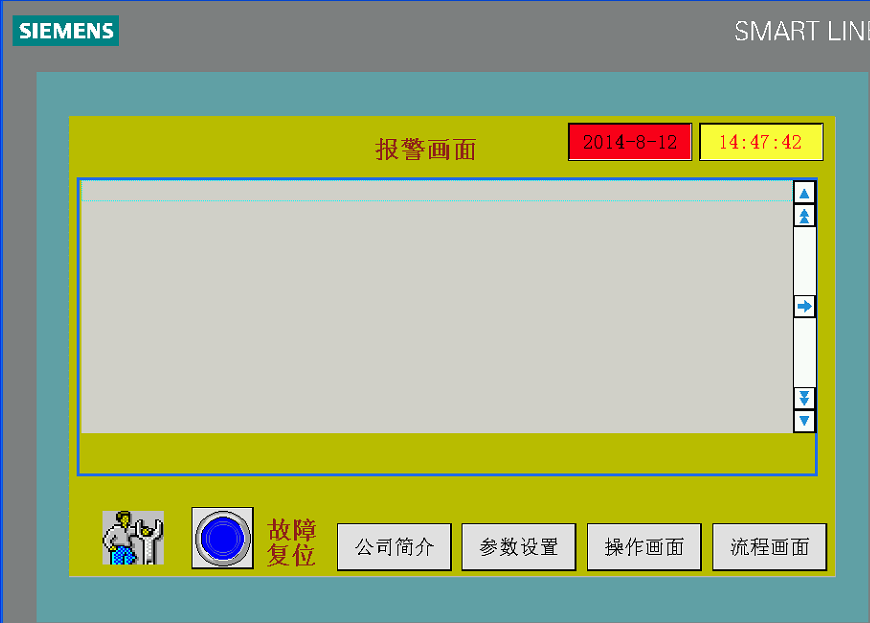

報警畫面
該畫面中設備產生故障時可實時顯示各種報警故障信息
二、操作:
系統供電后,只要原水箱液位不再上限,原水電磁閥就開始工作,原水箱液位到達上限后電磁閥關閉,原水箱液位到達下限后電磁閥打開。
反滲透手動:用于設備調試,或者當系統自動控制出現故障,以及人為需求的現場操作。
首先合上配電柜的斷路器電源,單極斷路器電源后,就可在觸摸屏上進行原水電磁閥等閥門,清洗水泵等水泵的手動操作。
注意:1、高壓泵手動操作時,進水電磁閥必須先打開,避免高壓泵無水運行;
2、旁通電磁閥打開時,進水電磁閥必須先打開;避免管道承壓;
3、清洗水泵與高壓泵不能同時工作;
4、斷電后第一次開機原水箱液位必須在下限以上。
反滲透自動:
系統供電后、將反滲透旋鈕開關旋至“自動”, 直接按下“啟動”按鈕,反滲透就可按觸摸屏上各個時間參數自動運行。流程畫面中的“啟動”“停止”按鈕與手動畫面中的功能一樣。
反滲透啟動后,原水箱電磁閥按原水箱液位邏輯工作;原水泵首先啟動,進水電磁閥同時打開;延時10秒(時間觸摸屏可修改)后高壓泵打開,沖洗電磁閥打開,進行開機沖洗,沖洗20秒(時間觸摸屏可修改)后,沖洗電磁閥關閉,高壓泵自動運行,高壓泵運行時間累計,每240分鐘(時間觸摸屏可修改)沖洗電磁閥再次打開,循環沖洗,沖洗20秒(時間觸摸屏可修改)后,沖洗電磁閥關閉。依次循環,連續運行。
反滲透產水具有水質檢測,水質不合格時,不合格水電磁閥打開,產水排放,直至合格,不合格水電磁閥關閉正常產水。
正常停機:
1、人工按下“停止”按鈕,反滲透自動停機;
2、人工將反滲透旋鈕開關從 “自動” 旋至“手動”,反滲透自動停機;
故障停機:
1、反滲透設備自動運行中原水箱液位到達下限后,反滲透設備停機,觸摸屏故障報警顯示原水箱液位下限,此時重新開機有兩種方式:
a、原水箱液位離開下限后,人工按下報警畫面中的“故障復位”按鈕,反滲透自動重新開啟;
b、原水箱液位離開下限,到達上限后,自動復位下限故障,反滲透自動重新開啟;
2、反滲透設備自動運行中產水箱液位到達上限后,反滲透設備停機,觸摸屏故障報警顯示產水箱液位上限,此時重新開機有兩種方式:
a、產水箱液位離開上限后,人工按下報警畫面中的“故障復位”按鈕,反滲透自動重新開啟;
b、產水箱液位離開上限,到達下限后,自動復位上限故障,反滲透自動重新開啟;
3、反滲透運行過程中,系統產生低壓故障,反滲透設備停機,觸摸屏故障報警顯示系統低壓故障;此時重新開機,人工按下報警畫面中的“故障復位”按鈕,反滲透自動重新開啟;
4、反滲透運行過程中,系統產生高壓故障,反滲透設備停機,觸摸屏故障報警顯示系統高壓故障;此時重新開機,人工按下報警畫面中的“故障復位”按鈕,反滲透自動重新開啟;
5、反滲透運行過程中,系統產生水泵過載,反滲透設備停機,觸摸屏故障報警顯示水泵過載故障;此時重新開機,人工確認水泵過載原因正常后,按下報警畫面中的“故障復位”按鈕,反滲透自動重新開啟。
輸送泵操作:
輸送泵為一用一備方式,可選擇“1#泵”或“2#泵”,旋鈕旋至“啟動”,相應輸送泵可工作。
輸送泵開始啟動時,30秒內為低頻率工作,這樣可減少系統沖擊。30秒后進入自動閉環恒壓工作方式。按參數設置的壓力恒壓工作。
如需停機,將觸摸屏上旋鈕旋至“停止”即可。
正常運行時,產水箱液位到達下限后,輸送泵自動停止,離開下限后輸送泵自動啟動。
過濾器反洗:
過濾器反洗為自動控制方式,在反滲透沒有運行時,過濾器反洗時,原水泵自動開啟;在反滲透運行,過濾器反洗時,高壓泵停止,反滲透停止產水,反洗完成后高壓泵自動恢復運行。
三、注意事項:
1、觸摸屏為電子產品,不可用尖銳工具操作;
2、PLC、觸摸屏、變頻器禁止非專業人員禁止維護;
3、反滲透運行時,注意巡查原水箱及產水箱液位變化。
