空壓機自動化控制系統
一、概述
空壓機自動化控制系統主要由PLC集中控制,其控制核心為西門子S7-200 smart可編程控制器(PLC);系統由PLC、斷路器、接觸器、熱繼電器、中間繼電器、指示燈、加/卸載電磁閥、低壓開關、HMI、空壓機集成控制器、電機等構成。主機具有常規控制:短路、過載保護等。另還有壓力上限、壓力下限報警等功能。
二、空壓機自動化控制操作:
手動:用于設備調試,或者當系統自動控制出現故障,以及人為需求的現場操作。
首先合上1#空壓機的單極斷路器電源,單極斷路器電源后,可在控制器上進行簡單的啟動操作,以及加/卸載。再合上控制柜的單級斷路器,系統得電后,先將旋鈕開關打到“手動”,這樣就可以在面板上對1#、2#空壓機進行啟停操作,與之相對應的指示燈也會點亮。此模式下也可以切斷與上位的聯控。
自動:當整個系統得電后、將旋鈕開關打到“自動”, 然后在觸摸屏上設定用戶所需的參數,系統就可以自動運行。這時也可以由遠程上位監控兩臺空壓機的工況,實現遠程監控的目的,有效地節省了資源。
三、觸摸屏:
PLC完成各種控制要求,HMI(即觸摸屏)實現人機對話功能。當空壓機運行時,可在觸摸屏上瀏覽其工作狀態,以及故障信息;自動時,機器按預先設置的參數,過程時間等自動運行。以下為觸摸屏畫面的功能介紹和使用:

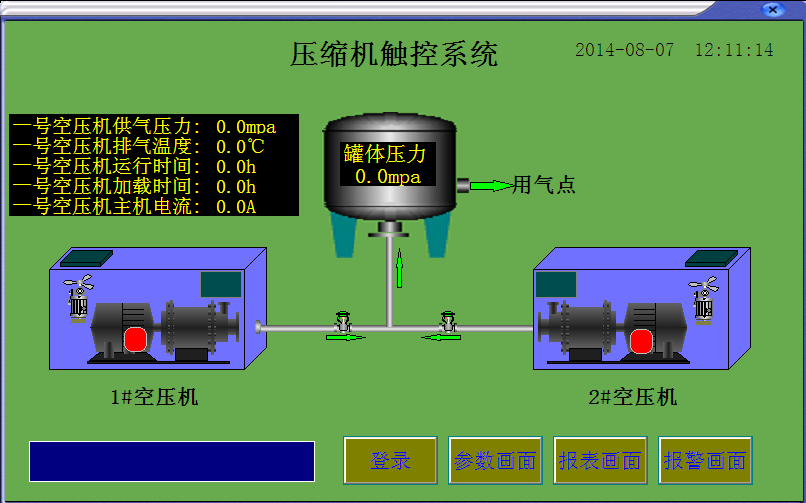

工藝流程畫面
當系統得電后,此畫面為觸摸屏的初始畫面;在此畫面中可以直觀的看到,2臺空壓機的運行工況、系統日期時間、系統的壓力、和1#空壓機的供氣壓力、排氣溫度、主機電流、運行時間、加載時間和系統故障滾動條顯示。

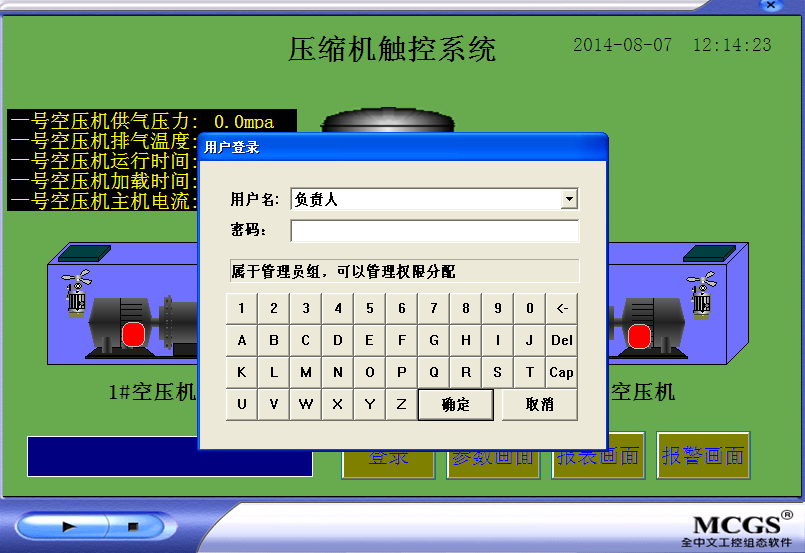

登錄畫面
點擊工藝畫面的“登錄”按鈕,輸入正確密碼才能進入到系統的參數設置,否則將無法進行參數設置等相關工作。
參數設置
輸入密碼無誤后,方可進入到本畫面。一種是輪循方式,這種方式下,用戶可以自行設定輪循的時間。另一種是上位操作方式。
具體操作:設定輪循時間,點擊“:”后面的內容輸入所需要的數據即可。
工作方式:點擊畫面上的旋鈕,當旋鈕所指方文字變成綠色,這樣就選擇了相對應的方式。

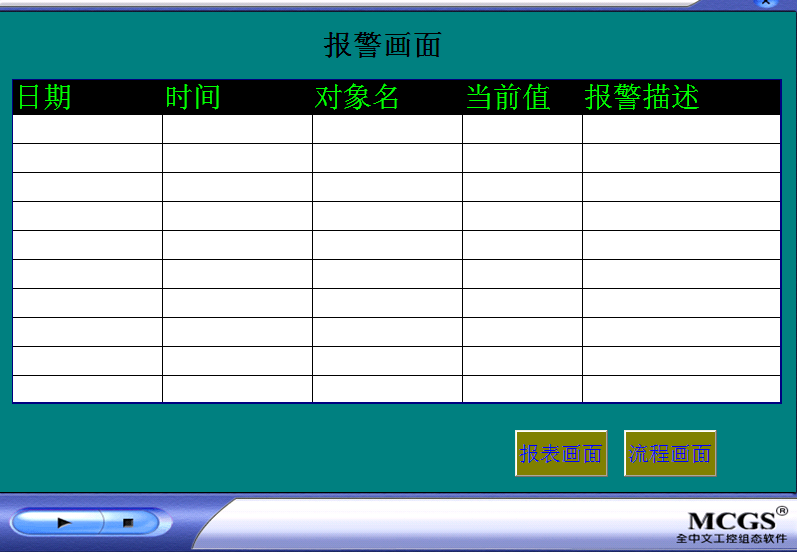

報警畫面
在此畫面中,可以直觀的看到報警的內容,所發生的時間日期當前的狀況?,F場的工作人員就可以采取相應的措施,應對所發生的故障。
運行報表
用戶根據畫面時間,可以看到1#空壓機供氣壓力、加載時間、排氣溫度、主機電流、儲氣罐壓力等實時數據,方便現場記錄。
四、簡單故障處理:
故障信息 | 處理辦法 |
觸摸屏無法正常顯示數據 | 查看通訊線是否脫落。 |
無法進入參數設置 | 輸入密碼不正確 |
控制柜指示燈不亮 | 請檢查線路情況 |
空壓機無法啟動 |
查看系統處于待機(≥壓力上限) |
