ATS48軟啟動器三角形接法參數和設置

      ATS48系列軟啟動器三角形接法和相關參數的設置說明。

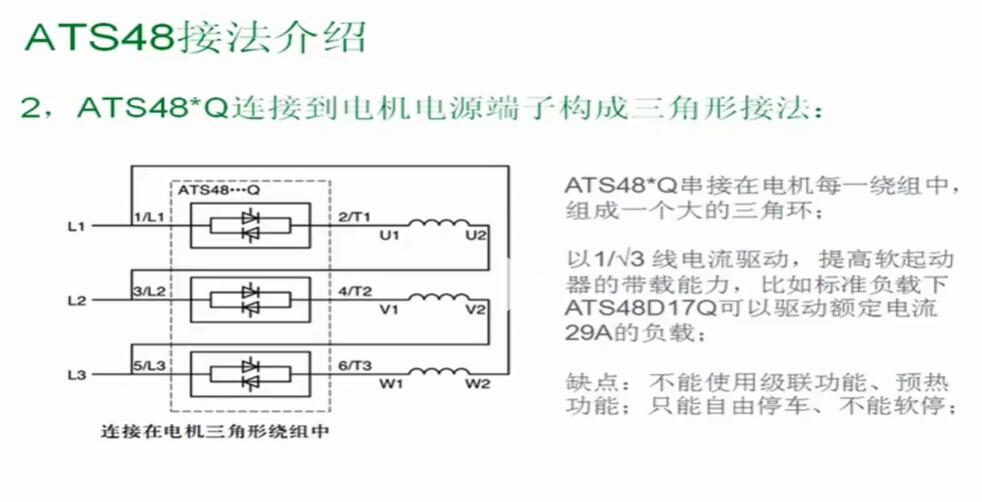

首先先講一下ATS48系列軟啟動器與電機之間的接線方式。第一種是直接連接到電機電源端子上。不管電機內部是星形繞組還是三角形繞組，軟啟動器輸出接線端子2/T1、4/T2、6/T3，直接連接到電機電源端子U1、V1、W1上即可。注意，電機內部不管哪種繞組接法，電機的電壓、功率、電流必須滿足軟啟動器對應參數要求才能使用。第二種為連接至電機電源端子，構成三角形接法。只有ATS48以Q結尾的軟啟動器才支持此種接線方式。軟啟動器的輸出接線端子2/T1、4/T2、6/T3，分別接到電一電源端子U1、V1、W1上。電機三相繞組的另一端W2、U2、V2，分別在接回軟啟動器進線電源端子1/L1、3/L2、5/L3上。這樣就相當于把軟啟動器的三級晶閘管與電機三相繞組串聯，構成一個大的三角環。此種接線方式可以提高軟啟動器的帶載能力，比如標準負載下ATS48D17Q，帶載能力可以提高到29A。但這種接線方式也有缺點，比如不能使用級聯功能，不能使用預熱功能，只能自由停車，不能軟停機等。
