換熱站變頻控制柜

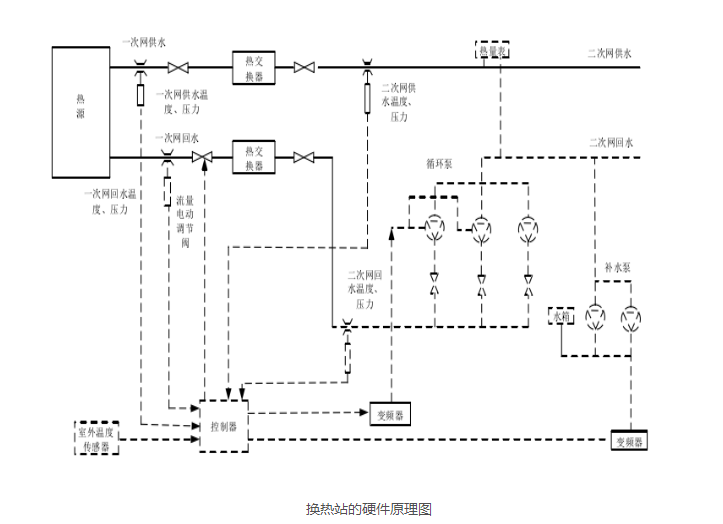

換熱站變頻控制柜在集中供暖系統中起著非常重要的作用，熱源廠將1次熱源水處理至高壓高溫的狀態，通過1次熱源首站及供熱管網送至每個子換熱站處，通過換熱站的換熱，熱能被傳送至2次供熱管網循環水中，再由2次網將熱水送至各用戶處。降溫后的2次網循環水通過2次回水網回到至換熱站中，換熱站的系統簡圖如下。
變頻控制柜采集熱度隨后對熱度的控制是由2次網供水熱度來決定的，通過調整1次網供水閘閥的開啟度，來轉變1次網供水的流量，從而保持2次網供水熱度的恒定。熱度的控制方法基本使用的是溫度差調整的辦法，即通過用戶的需求，例如天津地區暖氣散熱片供暖供水熱度設置為65°C，地幅熱供暖供水熱度設置為55°C。將控制器測量的2次供熱管網出水熱度作為具體值，將控制閥開啟度作為調節變量，變頻控制系統會通過2次管線的具體值和標準值來調整電動調節閥開啟度，從而將2次網供水熱度保持在設定值附近。
從控制角度而言，集中供暖系統換熱站控制主要由3個控制回路組成，換熱站變頻控制柜可完成二次供水設備熱度調整控制、2次供回水壓差調整控制、2次定壓補水控制。
