西馳軟啟動器MX基本接線圖
每個廠家生產的軟啟動器接線大致一樣，首先主回路基本都一樣，無非有些是在線式的不要接觸器，有些是旁路式的要加旁路接觸器。一次線路一般都是電源通過斷路器到軟啟動器上端，軟啟動下端接旁路接觸器，軟啟動器旁邊并聯接觸器。
今天就拿西馳軟啟動器MX基本接線圖分享給大家。

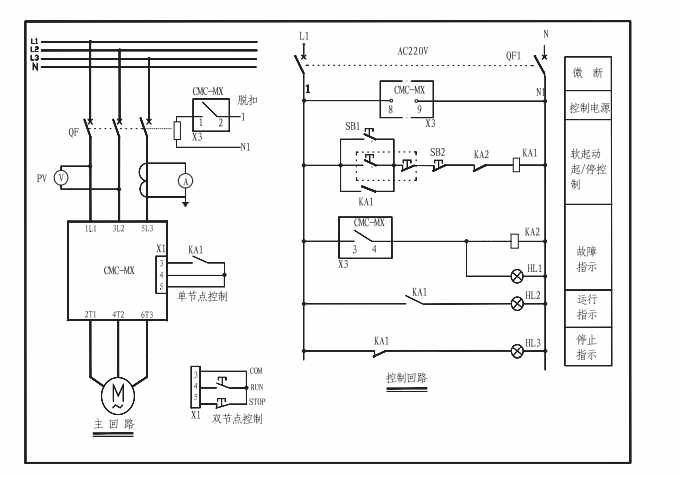

1上圖為一個開關點也叫單節點無源控制圖方案，啟停繼電器KA1常閉起動軟起動器，KA1斷開停止軟起動器，這種接線方式面板起動無效，停止有效。
2.可選無源兩個開關點控制方案，方案未給出，RUN為點動運行信號，STOP為點動信號，這種接線方式面板起動、停止均有效。
3.由于內置旁路軟起動的特殊性，斷路器可增加脫扣功能，以便對設備進行保護。
4.PE接地線應盡可能短，接地點位于安裝板處，此處為功能地而不是保護接地。
小伙伴們在檢修或者安裝軟啟動器時，一定要參考廠家的使用說明書，尤其是軟啟動器基本接線圖和端子的控制功能，只有了解產品才能更好的使用產品，發揮其價值。
