高壓變頻器系統組成
高壓變頻器整機系統一般分為旁路柜(選配件)、變壓器柜、功率單元柜以及控制柜。
1.旁路柜大多廠家都為選配件，用戶可根據需要自行選配。如需了解旁路柜其它信息，可咨詢各個廠家。
2.變壓器柜主要包括輸入/輸出用戶接線單元、移相變壓器和散熱風機等。
3.功率單元柜安裝有散熱風機和15個(6kV)或24個(10kV) 功率單元，每組5個(6kV)或8個(10kV) 功率單元串聯為- .相，從柜子正面看，串聯后柜內右側A1、B1、C1三個功率單元星接，左側A5、B5、C5 (6kV) 或A8、B8、C8(10kV)三個功率單元的輸出接至變壓器柜的用戶輸出接線銅排。星接電纜上裝有傳感器以監控輸出電流。

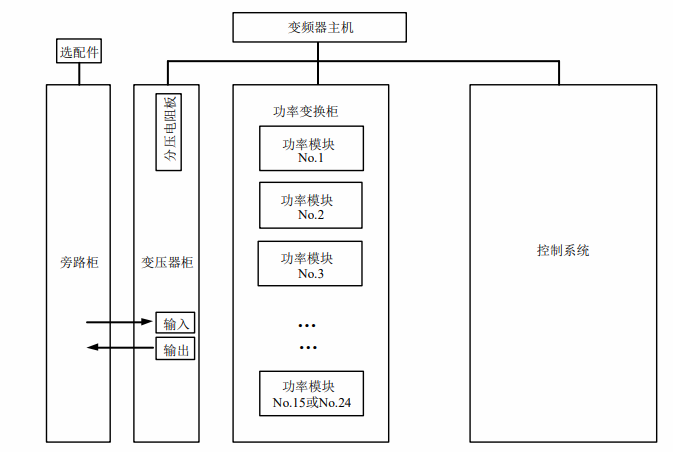

4.控制柜內有控制配電、控制電源、I/O 轉接板、用戶接口端子等?？刂乒耖T板上提供操作按鈕、指示燈以及人機界面。變頻器的組成示意框圖如圖下圖所示。.
以上為大多廠家的高壓變頻器系統構成，各個廠家可能略有不同。
