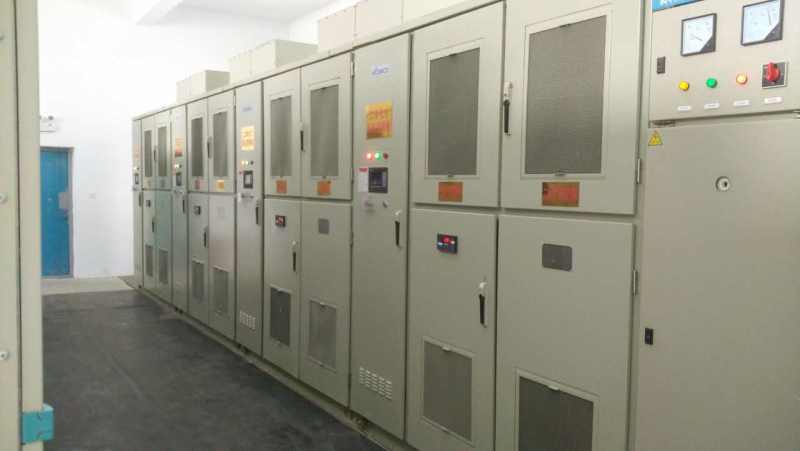

合康高壓變頻器檢測維修

合康高壓變頻器檢測維修、高壓變頻器單元維護。
上電前檢查：
a) 檢查變頻器周圍環境，包括粉塵、溫度和濕度是否符合變頻器運行條件，變頻器環境溫度要求在0-40℃范圍內，最好能夠控制在25℃左右，濕度不超過95%，且無凝結或水霧；
b) 變頻器進出電纜是否緊固，檢查高低壓電纜是否有損傷；
c) 清理變頻器柜內及周圍灰塵。
2．送380V控制電檢查：
a) 關閉所有高壓柜門(包括功率單元柜門和變壓器柜門)；
b) 合變頻器控制電源開關“CDS1”（和CDS2）；
c) 按UPS啟動按鈕，此時鍵盤左邊的“POWER ON”指示燈亮，表示380V控制電源已送至變頻器；
d) 上控制電后，確認變頻器面板上是否有故障或報警，該故障或報警是否影響變頻器正常運行，可否復位，如果不能復位，待問題解決后才能進行下一步操作；
e) 檢查變頻器冷卻風機是否運行正常， 變頻器進風口濾網是否堵塞，如果濾網堵塞，需清潔濾網或更換備用濾網后方可進行下一步操作（用一張A4的紙，對折后，放在濾網上，看能否吸?。?。
f) 大約60S后，鍵盤恢復主界面，控制系統啟動完成。
3．變頻運行：
a) 合康高壓變頻器檢測維修合旁路柜上KM1和KM2，同時確認KM3處于斷開位置；

b) 將變頻器“Local/Remote”選擇開關選擇在“Remote”，注意變頻器運行中禁止將開關放在“Local”。
c) 合變頻器進線6000V高壓，此時變頻器高壓柜內有高壓電，鍵盤MODE下面顯示OFF，表示變頻器處于待機狀態，此時嚴禁打開變頻器高壓柜門（包括功率單元柜門和變壓器柜門）
d) 確認變頻器是否有故障或報警， 該故障或報警是否影響變頻器正常運行，可否復位，如果不能復位，待問題解決后才能進行下一步操作；
e) 若以上步驟均檢查無誤，此時變頻器處于待機狀態，可從遠方運行變頻器。
f) 以上步驟完成后，電機處于變頻運行狀態。
4．停機步驟：
a) 從遠方發出停機指令，變頻器正常停機，若用“Emergency(急停)”按鈕停變頻器，變頻器停機的同時將跳高壓；
b)若要進行以下操作，請先將變頻器輸入端高壓開關斷開；
c)按UPS停止按鈕（和啟動按鈕為同一按鈕）；
d)停380V控制電，將“CDS1”(和CDS2)放在“開”位置；
e) 6000V高壓停電15分鐘后方可打開高壓柜門。
5．工頻運行：斷開KM1、KM2，在確認KM2斷開的前提下，合KM3，此時電機處于工頻運行狀態。

注意：
1. 變頻器禁止在30分鐘內重復送高壓；
2. 禁止將KM2和KM3同時合閘，否則將嚴重損壞設備，并有可能造
成人身傷害；
3. 變頻器帶高壓時禁止打開高壓柜門；
4．千萬不要輕易更改變頻器參數，如確定需要修改，請仔細查看用戶手冊，如有必要，可咨詢羅賓康工程師。
5．上控制電后盡量不要打開高壓柜門；
6．禁止對變頻器輸出端搖絕緣，對電機搖絕緣時，請先斷開變頻器輸出端與電機之間的電纜；
7．盡量不要經常的停送高壓電，保持控制部分和風機正常運轉；
維護
維修時應注意：
• 禁止帶電操作；
• 停電15分鐘以上方可打開高壓柜門(包括功率單元柜門和變壓器
柜門)；
• 在更換任何配件時，應嚴格作好記號，按原位置安裝；
• 對PCB板進行操作時，應按照要求作好防靜電措施。



• 在做任何維護和檢修工作之前，嚴格按照操作規程。
• 確認無發熱元件和不帶電之前，千萬不要觸摸柜內任何部位。
• 不要以為關斷輸入開關后柜內就不存在電壓了，電壓仍然存在于輸入開關的端子上。
• 同樣，其它地方也可能有電壓存在。
• 操作時保持單手操作，穿戴安全防護鞋，帶防護眼鏡，并有其他人在場。
• 不要將接地 （即非絕緣） 的萬用表或示波器接到完美無諧波系統。
• 不要帶電連接或斷開任何表計、電纜和印刷線路板。
• 不要移去保護罩（標有高壓符號）或試圖測量保護罩下的電路。

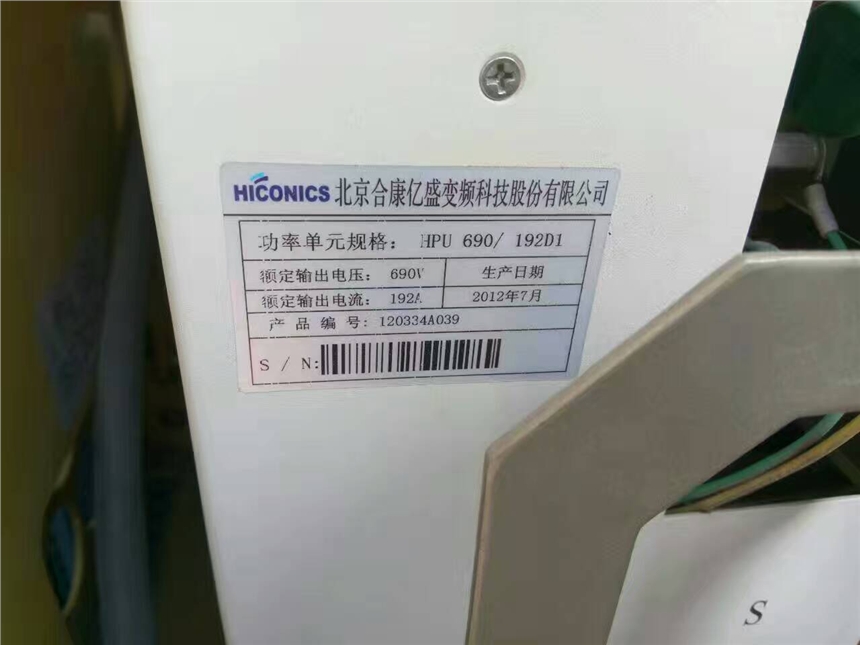

• 在檢修功率單元時，一定要將高壓切斷并將其下端可靠接地，然后方可打開高壓柜門，并檢查所有單元的“charge”燈完全熄滅才能接觸功率單元。
• 不要使中壓誤送到變頻器的輸出端，這樣會使變頻器嚴重損壞。
• 不要用高壓搖表測量變頻器的輸出絕緣，這可能會使功率單元中的開關器件受損。
• 在柜內靠近或接觸元器件時要消除靜電（ESD）。印刷線路板上有許多元件對靜電很敏感。接觸或維護對靜電敏感元件的工作只能由閱讀并理解專門靜電技術的專業人員完成。
• 靜電可通過戴靜電手鐲或觸摸接地的金屬片來消除。
• 在變頻器工作時千萬不要斷開風機電源，這將引起變頻器過熱和或單元損壞。
• 不要將易燃材料存放在變頻器柜里面、上面或附近，包括設備圖紙和用戶手冊。
• 請仔細閱讀用戶手冊有關安全的章節，以保證維修人員及設備的安全。日常維護及巡視 ：
1．經常檢查室內溫度，通風情況，注意室內溫度應高于0度，不要超過40度，盡量控制在25度左右。
2．室內保持清潔衛生。
3．經常檢查變頻器是否有異常聲響，異味，柜體是否發熱。排風口是否有異味。

4．經常用一張A4紙檢查變壓器柜、功率柜進風口風量（A4紙應能被過濾網牢牢吸住，如有問題及時排除（更換或清洗過濾網或檢查風扇是否有問題）。

5．建議變頻器投入運行頭一個月內，檢查所有進出線電纜及功率單元之間連接電纜，若有松動現象，應將之緊固，以后每六個月定期檢查緊固一遍（包括控制線）。并用吸塵器將柜內灰塵清除干凈。注意：不能碰到內部的光纖 .
6．經常記錄變頻器運行情況（運行模式、電壓、電流、速度、功率等），發生跳閘時，要記錄下故障情況，查明原因后方可再次送電。
7．打開柜門后，要等功率單元上所有的燈都熄滅后才能開始工作，否則有觸電危險。
8．建議兩次合分高壓的時間間隔在30分鐘以上，以減少對變壓器的沖擊。
9．其他未盡事項，請以變頻器使用手冊第七章有關內容為準。
B．定期維護（維護時候一定要確定KM1，KM2刀閘在斷開位置） ：
1．清掃工作：清潔濾網、變壓器柜，功率單元柜，控制柜，如發現過濾網積有灰塵，將之取下，換上干凈的濾網，一定要保持濾網絕對干燥，否則會損害變頻器，造成嚴重后果。緊固工作：進出/線電纜，功率單元進/出線，控制柜端子排。在維護時候，不能碰到內部的任何電子線路板和光纖。
2.對電機搖絕緣的時候，一定要使變頻器和電機脫開，變頻器輸出端絕對不允許加高壓。
3.變頻器內的任何線路板不能用手直接接觸，以防靜電將線路板損壞。
4.在變頻器運行其間，絕對不能打開高壓柜門，更不能在高壓柜前工作，以防高壓危險。
1. 高壓柜門開（包括變壓器柜門和功率單元柜門）：打開高壓柜門，變頻器停機、跳高壓，并且面板顯示"TRIP-MV DOORSOPENED"
2. 冷卻風機故障：任一冷卻風機跳，變頻器將報警，面板顯示"BLOWER BM1/BM2/BM3/BM4 FAILED"，10秒鐘后，若該故障位消除，變頻器將停機、跳高壓，并且面板顯示"TRIP-BLOWERFAILED"
3. 急停： 按下急停后，變頻器停機、跳高壓，并且面板顯示“TRIP-EMERGENCY STOP"。
4.控制電源丟失，2s后顯示“CONTROL POWER LOSS”報警，5s后顯示“TRIP-CONTROL POWER LOSS”故障，變頻器停機。
附錄二：故障說明、查詢及返回，故障復位：
1．變頻器有任何異常情況都會發出報警或者故障信號，在鍵盤上表示為：若面板故障燈常亮表示變頻器故障，若故障燈閃爍表示報警。報警不影響變頻器運行，故障會引起變頻器停機。
2．進入故障查詢： “SHIFT”+“→”+“6220”+“ENTER/CANCEL”+“ENTER/CANCEL” +“ENTER/CANCEL”退回主界面：“SHIFT”+“ENTER/CANCEL”+“SHIFT”+“ENTER/CANCEL”
3．故障復位：故障解除后，可從遠方復位或用變頻器操作面板上“FAULT RESET”按鈕復位。
4．單元因故障被旁路后，若單元故障消失，無法用復位按鈕復位，需要在停機狀態下進入菜單2640進行復位，或者停送高壓一次。
附錄三：人身及設備安全注意事項完美無諧波變頻器許多內部連接均存在致命電壓。另外，散熱器和許多其它元件都很熱，不能接觸。在操作或接近完美無諧波系統時必須考慮如下警告：
1．在柜內靠近或接觸元器件時要消除靜電（ESD）。合康高壓變頻器檢測維修印刷線路板上有許多元件對靜電很敏感。 接觸或維護對靜電敏感元件的工作只能由 7閱讀并理解專門靜電技術的專業人員完成。 以下是關于靜電的部分指導，這些規則可以大大降低靜電對PC板上元件的危害。

• 接觸印刷線路板的人一定要戴接地防靜電手躅環，該手躅環通過1M?電阻接地。接地設備可在所有電氣商店里買到。
• 靜電可通過觸摸接地的金屬片消除。
2．變頻器工作時千萬不要斷開風機電源，這將引起變頻器過熱而造成設備損壞。
3．不要以為關斷輸入開關后柜內就不存在電壓了，電壓仍然存在于輸入開關的端子上。同樣，其它地方也可能有電壓存在。
• 在做任何維護和檢修工作之前，嚴格按照操作規程。
• 確認無發熱元件和不帶電之前，千萬不要觸摸柜內任何部位。
• 操作時保持單手操作，穿戴安全防護鞋，帶防護眼鏡，并有其他人在場。
• 不要將接地（即非絕緣）的萬用表或示波器接到完美無諧波系統。
• 不要帶電連接或斷開任何表計、電纜和印刷線路板。
• 不要移去保護罩（標有高壓符號）或試圖測量保護罩下的電路。
• 在檢修功率單元時，一定要將高壓切斷并將其下端可靠接地，然后方可打開高壓柜門，并檢查所有單元的所有燈完全熄滅才能接觸功率單元。
4． 不要使6KV高壓誤送到變頻器的輸出端，這樣會使變頻器嚴重損壞。
• 不要用高壓搖表測量變頻器的輸出絕緣，這可能會使功率單元中的開關器件受損。
• 對電機搖絕緣時一定要將電機電纜與變頻器脫開，合康高壓變頻器檢測維修即不能對變頻器輸出端加電壓。以上操作及維護應以現場為準，根據現場實際情況自行制定和修改。
