高壓變頻器旁路裝置

旁路裝置用于在高壓變頻調速裝置出現重故障而不能正常工作的情況下實現變頻到工頻運行的切換，有手動旁路裝置和自動旁路裝置兩種方式，可由用戶提出具體要求選配，高壓變頻調速裝置標準配置不包括旁路裝置。

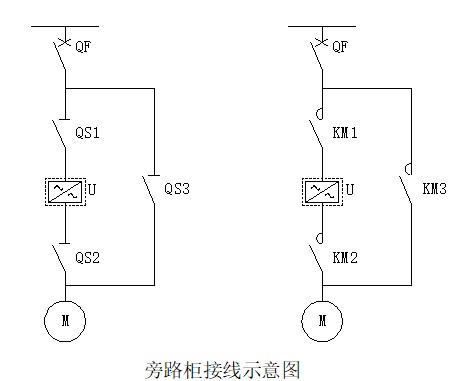

手動旁路裝置由高壓隔離開關組成，需變頻運行時先分QS3，再合QS1與QS2，需工頻運行時先分QS1與QS2，再合QS3，變頻運行與工頻運行切換時必須等電機完全停止后手動操作隔離開關閉合與斷開，禁止帶電合分隔離開關。

自動旁路裝置由高壓接觸器組成，變頻運行時先分KM3，再合KM1與KM2，工頻運行時先分KM1與KM2，再合KM3，變頻運行與工頻運行切換時系統會自動切換高壓接觸器的閉合與斷開。
