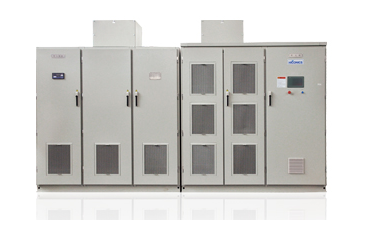

北京合康高壓變頻器

北京合康高壓變頻器具有完美電源輸出性能：
HIVERT通用高壓變頻器采用單元串聯脈寬調制疊波技術（或功率單元多重化技術），大大削弱了輸出諧波含量，輸出波形為幾近完美的正弦波（見圖2，圖3），與其他形式的高壓大容量變頻器比較具有以下優點：
·無需增加輸出濾波裝置。
·可以直接驅動普通高壓同、異步電動機，而不會增加電機溫升。
·電機不需因諧波而降額使用。
·可使主回路電機、電纜絕緣免受dv/dt應力的損傷。
·沒有諧波引起的脈動轉矩，可延長電機和機械設備使用壽命。
·電機電纜在壓降允許范圍內無任何長度限制。

除上述優點外，北京合康HIVERT通用高壓變頻器還具有以下功能、特性：
·過載、過流保護。
·缺相、接地保護。
·過壓保護。
·過熱保護。
·限流功能。
·控制電源故障連鎖保護。
·控制電源雙路冗余熱備。
·功率單元旁路功能（可選）。
·柜門報警功能。
·鎖相功能。
·變/工頻同期互切功能。
·電機軟啟動，對機械設備及管網無沖擊。
·效率高：額定工況下，變頻效率大于98%。
·功率單元光纖通訊，完全電氣隔離。
·內置PID調節器，可實現閉環運行。
·多種上位機通訊功能，隔離RS485接口，標配MODBUS RTU通訊規約；可選PROFIBUS DP。
·工業以太網通訊規約。
·準確的故障記錄，可對故障進行定位和信息查詢。
·結構緊湊，布局合理，可參照用戶要求，根據具體情況作特殊設計。
HIVERT系列大功率高壓變頻器（因3kV、6kV、10kV電壓均屬中壓范圍，國際上通稱該電壓等級的變頻器為中壓變頻器，但在國內該電壓等級的電機習慣上稱為高壓電機，與之相配的變頻器也就叫高壓變頻器）是北京合康億盛科技有限公司自主研發和生產的高壓交流電機調速驅動裝置。變頻器采用先進的功率單元串聯疊波技術、空間矢量控制的正弦波PWM調制方法、新穎的全中文操作界面，可靠性高、性能優越、操作簡便?？蓱糜诟邏航涣麟妱訖C驅動的風機、水泵類負載的調速、節能、軟啟動和智能控制等多種場合。

北京合康高壓變頻器高質量電源輸入

輸入側隔離變壓器二次線圈經過移相，為功率單元提供電源，對6kV而言相當于30脈沖（10kV為54脈沖，3kV為18脈沖）二極管整流輸入，消除了大部分由單個功率單元所引起的諧波電流，大大抑制了網側諧波（尤其是低次諧波）的產生。變頻器引起的電網諧波電壓和諧波電流含量滿足IEEE Std 519-1992和GB/T 14549-93《電能質量 公用電網諧波》對諧波含量的最嚴格要求，無需安裝輸入濾波器并(即可)保護周邊設備免受諧波干擾。
變頻器額定輸入功率因數大于0.96，無需功率因數補償電容；減少無功輸入，降低供電容量。

完美的輸出性能

單元串聯脈寬調制疊波（或稱功率單元多重化）輸出，3kV系列每相3個單元，6kV系列每相5個單元（相當于11電平），10kV系列每相9個單元，大大削弱了輸出諧波含量，輸出波形為幾近完美的正弦波，與其他形式的高壓大容量變頻器比較具有以下優點：
l  無需輸出濾波裝置
l  可以驅動普通高壓電動機，而不會增加電機溫升，降低電機容量
l  電機電纜無任何長度限制
l  保護電機絕緣不受dv/dt應力的損害
不會因為諧波力矩而降低設備使用壽命。
索維電氣提供北京合康高壓變頻器產品，同時索維電氣可維修高壓變頻器功率單元控制系統。
