ABB軟啟動器EF34故障維修實例

ABB軟啟動器EF34故障維修實例：
2020年9月30日星期三，某化工廠一臺堆取料機的臂架皮帶無法啟動，ABB軟啟動器（型號PSE370-600-70）出現EF14故障（多相缺相），并聯的2個時間繼電器8KT中一個偶有送電即亮的現象。
一、  故障處理經過

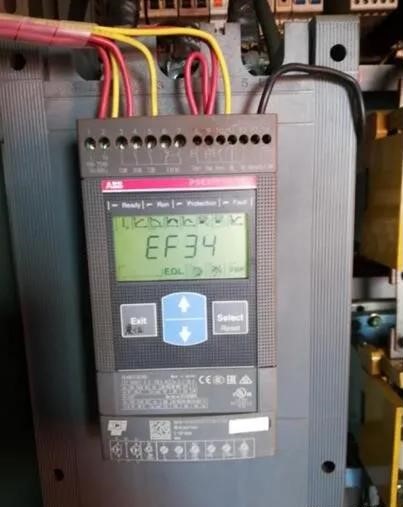

在更換新的ABB軟啟動器后，又出現了EF34（多相欠流）故障，此故障可復位啟動，但每次停機后總是出現。將并聯的2個時間繼電器全部換掉改為一個，故障依然存在。經查詢軟啟動器使用手冊發現，EF34（多相欠流）的產生原因有：

EF34 電流缺失故障	產生原因	解決方法
	工作電流過低，或在一相或多相缺失	檢查并確保電網電壓正常運行。
	電源側或電機側的相缺失	詳見缺相故障EF14
	可控硅不導通	檢查并更換印刷電路板或可控硅
	電機負載太?。娏鞒隽丝蓽y量范圍）	檢查軟啟動器是否符合電動機功率
EF14 缺相故障	產生原因	解決方法
	熔斷器熔斷	檢查并更換三相的熔斷器
	在一相或多相工作電流缺失	檢查并確保電網電壓正常運行
	主回路接觸器或熔斷器斷開	檢查并閉合接觸器/熔斷器或任何外部開關設備。
	主接觸器在停機時過早分斷	A. 用端子4（運行信號）控制主回路接觸器。 B. 在接觸器分斷之前增加延時。 C. 如果不需要軟停止，請把降壓時間設置為0.

二、故障分析
因軟啟動器的起停信號端子（8、9、11）是用時間繼電器的常開觸點控制，而時間繼電器的線圈通斷則由臂架皮帶真空接觸器的常開觸點控制，結合曾經出現的并聯的2個時間繼電器8KT其中一個偶有送上控制電源即亮的現象，因此判斷故障原因為真空接觸器的常開觸點有粘連現象，與主觸點分斷不同步，主電源斷開后軟啟動器的啟動信號仍然存在，使得軟啟動器誤以為主接觸器在停機時過早分斷。更換真空接觸器后故障消失。
三、總結
在ABB軟啟動器出現故障后不要急于更換部件，要對照電路圖結合故障現象分析原因，確定方向后再采取行動，找到問題所在，維修就變得很容易了。
