寶雞10KV高壓變頻柜維修

       寶雞10KV高壓變頻柜維修高壓變頻器的結構原理 性能變頻器生產廠家介紹。

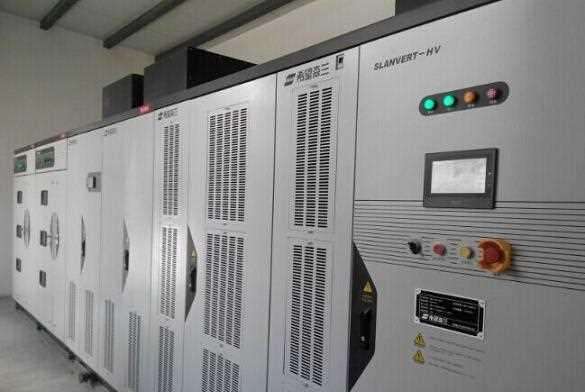

高壓變頻器是由變壓器柜，功率單元柜，控制柜和旁路柜組成，以下就為您主要介紹高壓變頻器的變壓器柜，功率柜，控制柜和旁路柜,高壓軟啟動器,等的組成，原理，特性，希望對您的選擇有所幫助。 變壓器柜構成：
      高壓變頻器寶雞10KV高壓變頻柜維修 以6kV的高壓變頻器調速系統為例，當采用1700V的IGBT時，每相中包含5個或6個功率單元，而每變頻器應安裝在電纜溝上,變壓器溫度監測控制器會及時在變壓器故障時,高壓變頻器的結構原理。個功率單元的輸出電壓為交流693V，則相電壓為6×693，即3464V，相應的，其線電壓為6kV。,變頻器,
變頻器元器件的性能變劣，不是一個質變現象，而是一個量變現象，進過多年使用的機器，想電容器的電解液干涸，三極管的放大能力降低，元器件引腳的氧化等，是隨著時間的推移而漸漸變化的，因而檢修“老機器”，更是需要注意這方面的問題。
　　對這類元器件損壞的定義，用老化、低效、失效、性能變劣比較適宜，用擊穿、斷路等就不合適了。元器件的性能變劣，其劣變的程度往往差異甚大表現出的故障現象和檢測難度也千變萬化，不易掌握，而往往表現為疑難故障，或稱為“軟故障”，讓人撓頭——查不出壞件，但電路顯然又不是正常狀態!檢修這類故障，需要檢修者電子電路基本功的扎實、多年積累的經驗，甚至對檢修者的心理素質，也是一種考驗。好在這類故障畢竟是少數，一般還是元件“硬性損壞”的為多。有些元件器，廠家已給出使用年限，如變頻器中的散熱風扇和電解電容，廠家給出的更換年限為8-10年。

      高壓變頻器主回路主要由三相或單相整流橋、平滑電容器、濾波電容器、IPM逆變橋、限流電阻、接觸器等元件組成。其中許多常見故障是由電解電容引起。電解電容的壽命主要由加在其兩端的直流電壓和內部溫度所決定，在回路設計時已經選定了電容器的型號，所以內部的溫度對電解電容器的壽命起決定作用。電解電容器會直接影響到變頻器的使用壽命，一般溫度每上升10 ℃，壽命減半。因此一方面在安裝時要考慮適當的環境溫度，另一方面可以采取措施減少脈動電流。采用改善功率因數的交流或直流電抗器可以減少脈動電流，從而延長電解電容器的壽命。
　　在電容器維護時通常以比較容易測量的靜電容量來判斷電解電容器的劣化情況，當靜電容量低于額定值的80%，絕緣阻抗在5 MΩ以下時應考慮更換電解電容器。
　　風扇是個旋轉部件，旋轉部件如軸承，長期使用總有磨損的;為了提升電容量，電解電容內部注有電解液，因而有反而漏電流產行，安裝使用時應注意其極性。同時，隨使用年限增多，電解液必然逐漸干涸，使電容量下降。到達使用年限后，即使變頻器未壞，從原則上講，也應將風扇和電解電容換掉，以防患于未然。
      寶雞10KV高壓變頻柜維修,高壓變頻柜若所設計,高壓變頻器功率單元,的裝置為10kV變頻調速系統，采用的器件也是1700V級的IGBT，則每相中包含8個或9個功率單元。
