智能抽油機控制柜

        智能抽油機控制柜，主要由信號采集單元、控制單元、驅動單元和通信單元組成。適用控制于交流異步電動機驅動的各種類型數字化抽油機，可實現抽油機及油井工況數據的采集、傳輸及遠程和本地控制。
    智能抽油機控制柜適用環境：
1、環境溫度：-40℃～＋85℃；
2、空氣相對濕度≤90%RH（＋25℃）；
3、野外露天無強烈振動和沖擊環境；
4、防護等級IP54；
5、適用電壓AC380、660、1140V，80%～110%Ue；
6、驅動電動機功率：22～132kW；


    智能抽油機控制柜主要標準：
1、Q/SY CQ3436-2011抽油機電參數據功圖自動采集技術規范
2、Q/SY 1233-2009 游梁式抽油機平衡及操作規范
3、Q/SY CQ3421-2012數字化抽油機技術規范
主要功能：
1、具有相互獨立的工頻、變頻控制回路，可實現工頻、變頻自動手動轉換；
2、具有本地/遠程啟停功能，本地控制優先；
3、具備沖次的手動和自動調節功能；
4、具備平衡度判別和手動及自動平衡度調節功能；
5、平衡調節和沖次調節具備互鎖功能，不能同時動作；
6、具備載荷、位移和三相電參數采集功能；
7、井口功圖采集、存儲和分析，單項電流功圖采集、存儲和分析；
8、具備有線、無線和GPS等多種信號傳輸功能；
9、外部通信中斷時，能根據工況自動計算和調整抽油機平衡、沖次等參數；
10、脫網自主閉環控制；
11、網絡傳輸故障時，本地控制柜具備運行數據備份功能；
12、具有過載、缺相、防雷擊（設備級）等保護功能；
13、語音報警；
14、人機界面友好，具有豐富的設備和油井工況顯示功能。
    結構特征：

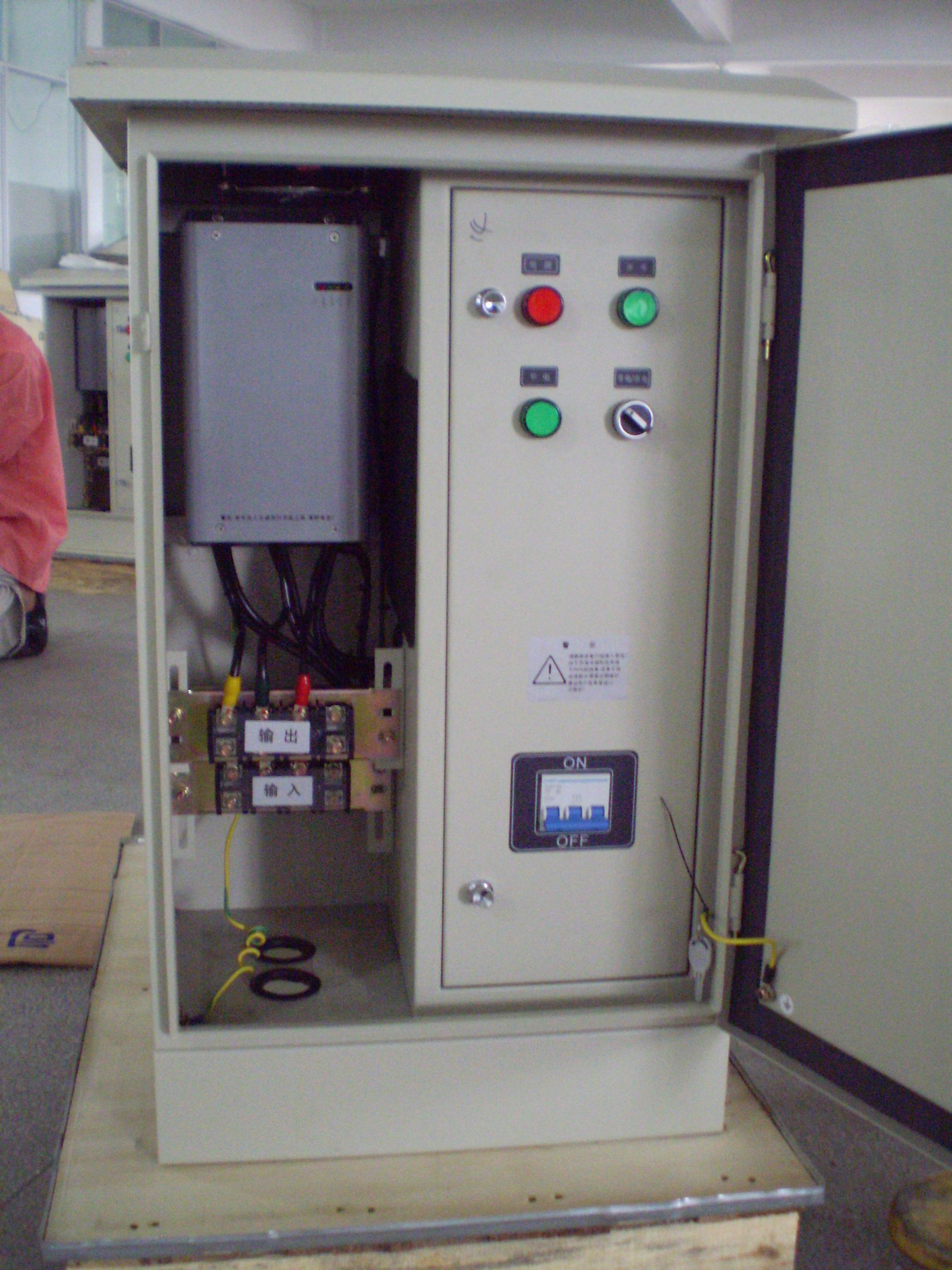

1、智能抽油機控制柜采用柜式結構，主要由專用控制器和變頻器兩部分組成；
2、專用控制器由主控模塊、數字儀表、操作按鈕、液晶顯示器等部分組成；
3、變頻調速部分由變頻器、制動電阻等部分組成。
    智能抽油機控制柜產品特點：
1、 本系統采用變頻器直接驅動異步電動機正反轉，實現沖程、沖次、上下行速度控制。簡化了抽油機系統結構，提高了工作效率。
2、嚴格執行標準化、系列化、通用化的系統設計原則 ，產品具有“可靠強、性價比高”的特點。不僅適用于各類交流電動機驅動的抽油機控制，尤其適合油廠數字化油田工程的老設備改造項目。
3、 采用我公司自主開發的抽油機專用控制器為核心控制器件，配合外接驅動器和傳感器。實現了井場抽油機的本地和遠程啟動、停止，以及沖程、沖次調節功能。完善了井場的油井壓力、溫度、流量、載荷量、沖程、沖次、抽油機電壓、電流、用功等工況參數采集，可將采集到的信息通過多種通訊網絡上傳至監控中心。滿足數字化油田建設的智能化抽油機電控系統。
4、根據生產工藝和專業化管理要求，實施分類別、級別、層次進行事前預警、趨勢預警，同時通過預警歷史查詢和信息反饋，實現由事后補救向事前預警轉變，及時發現異常，減少無功損耗。
5、 系統實時優化調整?？梢愿鶕a工藝及管理要求實時的優化調整，有效地避免重復、低效的工作，提高效率，解放生產力。
6、 智能抽油機控制柜具備完善的故障報警系統。系統所有故障都會有報警提示，并會有故障記錄，故障記錄包含系統當時的時間、重要參數：如沖程、沖次、方向、油井壓力、油井溫度、抽油機電壓、抽油機電流、現場溫度等。故障異常記錄為事故分析提供有利依據線索。
