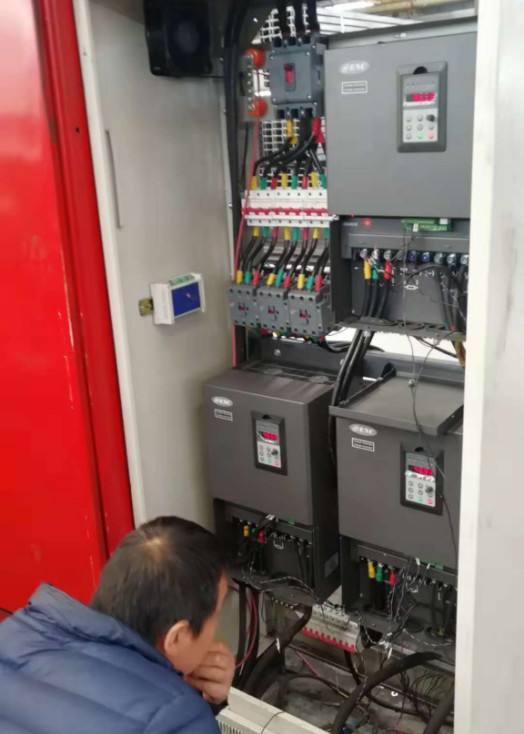

變頻器維修與定期檢查

     不管是對變頻器進行維修還是對變頻器定期檢查時都要切斷電源，停止運行并卸下變頻器的外蓋。變頻器斷電后，主電路濾波電容器上仍有較高的充電電壓。放點需要一定時間，一般為5~10min，必須等待充電指示燈熄滅，并用電壓表測試，確認此電壓低于安全值（<25VDC）才能開始檢查作業。

變頻器主要檢查的項目如下：
1、周圍環境是否符合規范。
2、用萬能表測量主電路，控制電路電壓是否正常。
3、顯示面板清楚否，有無缺少字符。
4、框架結構件有無松動，導體、導線有無破損。
5、檢查濾波電容器有無漏液，電容量是否降低。高性能的變頻器帶有自動指示濾波電容容量的功能，由面板可顯示出電容量，并且給出出廠時該電容的容量初始值，并顯示容量降低率，推算出電容器的壽命。普及型通用變頻器則需要電容量測試儀測量電容量，測出的電容量≥0.85X初始電容量值。
6、電阻、電抗、繼電器、接觸器檢查，主要看有無斷線。
7、印制電路板檢查應注意連接有無松動、電容器有無漏液、板上線條有無銹蝕、斷裂等。
8、冷卻風扇和通風道檢查。
變頻器維修可以說是一個大問題。它的維修需要維修人員，而且是需要專業的高技術的維修人員，這就促進了一個職業的產生，促進了一個行業的產生，給人們提供了更多的就業機會。促進了經濟的發展，社會無業游民的減少，變頻器真可以說是一向造福人類的創舉。
變頻器外觀檢查。
1， 打開變頻器的面板，檢查銘牌與各種標志應齊全,清楚。
2， 對內部各器件(導線，端子，電容器，繼電器，電阻)進行外觀檢查。 3， 查看變頻器是否受潮、有異物，通風道是否堵塞。對受潮處干燥處理。 4， 清潔變頻器，對控制電路板上的積塵、污垢一定要清除干凈。 5， 檢查螺釘、螺母、插件等是否松動與損壞。
 變頻器一般性檢查。
1， 接線檢查。輸入端子（R、S、T）與輸出端子（U、 V、W）。對于標記DB+、
DB-、P、N符號的端子是用于外接制動單元的，不能接電源或電機。 2， 絕緣檢查:電源回路對地不低于20MΩ。
變頻器維修對變頻器進行靜態測試。
1， 測試整流電路
      找到變頻器內部直流電源的P（CD+）端和N(CD-)端，將萬用表調到電阻X10檔，紅表棒接到P，黑表棒分別依到R(L1)、S(L2)、T(L3)，應該有大約幾十歐的阻值，且基本平衡。相反將黑表易賣工控棒接到端，紅表棒依次接到R(L1)、S(L2)、T(L3)，有一個接近于無窮大的阻值。將紅表棒接到N端，重復。 2， 測試逆變電路
      將紅表棒接到P端,黑表棒分別接U、V、W上，應該有幾十歐的阻值，且各相阻值基本相同，反相應該為無窮大。將黑表棒接到N端，重復以上步驟.
變頻器維修對變頻器進行動態測試。
1， 通電前檢查。對變頻器的型號、額定容量、額定電壓、適配電動機功率等仔
細核對，查看是否一致，尤其是額定電壓。
2， 接通電源，控制板電源指示燈亮，變頻器內可能有接觸器吸合聲。此時查看
鍵盤監控顯示與功能是否正常，有無故障碼顯示；機內有無冒煙及異味等不正?，F象；風扇是否運轉等。
3， 參數復位。注意根據變頻器各型號對應的復位參數不同。
4， 參數設置用面板給定，頻率給定置于額定值50Hz，變頻器投入運行。 5， 檢測變頻器輸出端U、V、W每兩線之間的電壓是否對稱。使用萬用表交流電壓檔測量時，其值可能偏高，這是因為輸出電壓為非正弦波。 6， 接電動機帶負載測試。
1、變頻器的日常檢查
基本上是檢查運行中是否有異?，F象：
①安裝地點的環境是否有異常？
②冷卻系統是否正常？
③變頻器是否有異常振動、異常聲音？
④是否有異常過熱、變色？是否有異味？
⑤電動機是否有異常振動、異常聲音和過熱？

變頻器故障時候維修要檢查的項目：
①冷卻系統是否有異常？
清掃電路板灰塵與風道灰塵。
②緊固檢查及加固。
由于振動、溫度變化等影響，螺釘、螺栓等緊固部分往往松動，要仔細確認后實施；
③導體、絕緣物是否有腐蝕、破損？
④確認保護回路等的動作，確認各部的動作波形；
⑤測量絕緣電阻；
⑥檢查與更換冷卻風扇、平滑電容器、接觸器、繼電器；
⑦對于TD2100如果采用內置液位傳感器實現進水池液位檢測，建議每月
檢查和清理一次檢測電極。
零部件的更換：變頻器易損件主要有冷卻風扇和濾波用電解電容器，其壽命與使用的環境及保養狀況密切相關。
①冷卻風扇
用于主回路半導體元件等發熱器件冷卻的風扇，壽命時間為3～4萬小時因此對于運行時間較長運轉的裝置，通常需要以3年一次的周期更換冷卻風扇或軸承。另外檢查時如發現異常聲音、異常振動，同樣需要更換。
②電解電容器
在主回路直流部作為濾波使用大容量電解電容，由于脈動電流等影響，其特性要劣化。劣化受周圍溫度及使用條件很大影響，在有空調的一般環境條件下使用時，大約5年需要更換一次。電容器的劣化經過一定時間后發展迅速，檢查周期最低為1年，接近壽命時最好為半年以內。
檢查時外觀的判斷基準為；
◆外殼的狀態：外殼側面、底面的膨脹；
◆封口板的狀態：明顯的彎曲、嚴重的裂痕；
◆防爆閥的狀態：閥的膨脹顯著、已經動作過；
◆其他：外表裂痕、變色、漏液，定量的判斷，電容器容量下降到額定容量85%以下時為其壽命。
