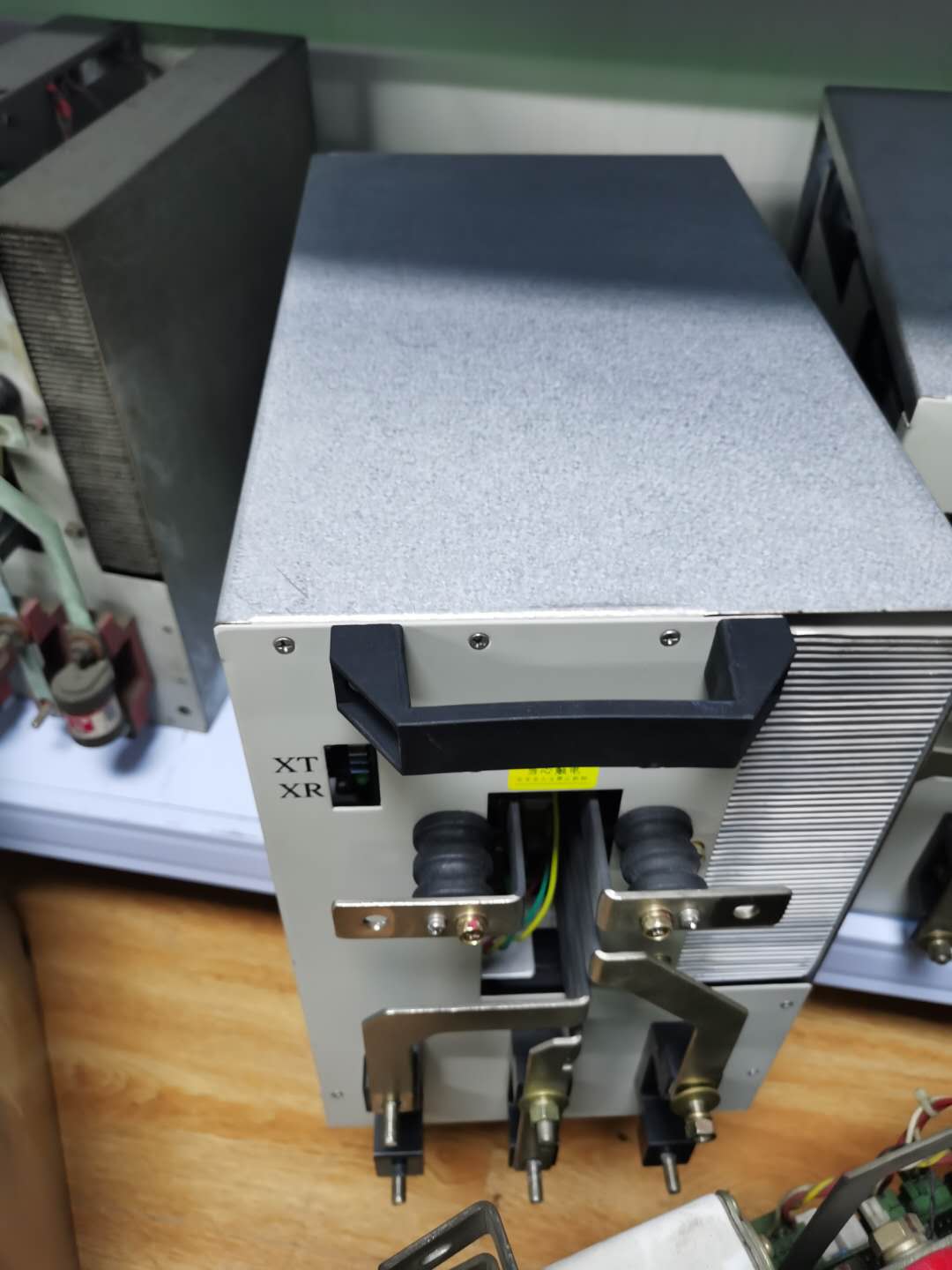

高壓變頻器功率單元更換步驟

高壓變頻器單元柜內的功率單元模塊電氣及機械性能完全一致，經確認由于某一單元故障而導致變頻器不能正常工作，可以在允許設備退出的時間用備用單元將其替換。更換后，與索維電氣有限公司聯系，維修故障單元。

高壓變頻器功率單元更換依照以下步驟進行：

• 停機，使變頻器退出運行狀態；

• 切斷高壓電源，推出高壓柜小車（有旁路柜時，可以由旁路柜的隔離刀閘將變頻器隔離出來），     將本地或遠程高壓分斷開關鎖定,并將高壓柜接地刀閘接地。

• 打開單元柜柜門，等待所有單元的指示燈熄滅；

• 拔掉故障單元的TX、RX兩根光纖頭；

• 卸下故障單元的R、S、T輸入電源接線和L1、L2輸出連接銅排；

• 拆下故障單元與軌道的固定螺絲；

• 將故障單元沿軌道拔出，注意輕拿輕放；

• 將新單元上的光纖座塞子安放到更換下來的單元上；

• 按與上述拆卸相反的順序將備用單元裝上并接線 ；

• 系統重新上電投入運行。
