變頻器基本接線和參數設定

要知道變頻器接線首先得知道變頻器接線端子各個字母代表的含義。和熟悉變頻器操作手冊。

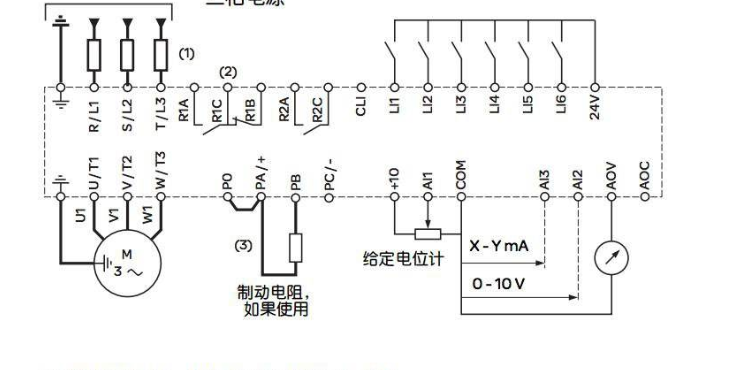

　變頻器380V的主要接線端子為輸入：R;S;T;輸出：U;V;W;還有制動單元的 端子：P+；P;R;R';，普通常用接法就是把輸入和 輸出接上用鍵盤就 可以 調速，如果需要外部控制可 在控制板端子上找相應功能即可，參見產品說明；
端子功能分為：方向控制，多段速控制，故障復位，程序控制輔助繼電器輸出等等功能，每個廠家的變頻器端子功能都有定義，可參見產品說明書！

　　控制回路一般的要電機正轉的話，就用一個中間繼電器，把這二點，控制接點輸入公共端和正轉啟動分別接到中間繼電器的常開觸點，當中間繼電器得電，電機正轉，失電，電機停止。
　　變頻器參數設定：常見有參數有變頻器頻率設定、運行操作、最高頻率、基本頻率、額定電壓、最高輸出電壓、加速時間、減速時間、直流制動開始頻率、直流制動時間、起動頻率值、起動頻率保持時間、停止頻率、數據保護、功能代碼說明、LCE監視、反向旋轉禁止、熱繼動作電流等。只要按照不同廠家的變頻器設置就ok.
變頻器有三種操作方式：
　　第一，面板啟動，就是所有的參數和功能都是通過面板操作完成；
　　第二，端子啟動，就是你所說的加裝電位器或者是外部的電流、電壓信號作啟動；外部的繼電器吸合或者刀開關、按鈕閉合后啟動；
　　第三，通訊，就是所有的信號和參數由通訊控制。如果負載不是很大的話，頻率高低都會啟動，如果負載比較重那么建議選擇一種比較好的啟動方式（參數里可以選擇）增加啟動轉矩，并適當加長加減速時間；直接給定50HZ，不會產生沖擊電流，變頻器會有自己的啟動曲線的并根據所設定的加速時間來上升到50HZ，并不是一下子就沖到50的。
