高壓軟啟動器廠家告訴你高壓軟起動器組成

索維高壓軟起動器由旁路真空接觸器、可控硅高壓組件、RC吸收電路、觸發電路和控制部分組成的。
中高壓高壓軟起動器產品簡介：主斷路器、控制變壓器、控制模塊、可控硅模塊、電動機保護模塊、高壓真空旁路接觸器。軟起動部分僅包括：控制模塊、可控硅模塊、高壓真空旁路接觸器。詳細介紹產品采購在線教程維護維修品牌售后產品廣泛應用于火力發電、水電、輸配電設備、冶金、化工、礦山、礦山、建筑等諸多領域。
旁路真空接觸器：軟起動器使用電機起動完畢后．此接觸器閉合使電機電流經旁路接觸器。其選用電壓比率是6KV用于3300V．7 2KV用于6000V、7200V；15KV用于1OKV．15KV的軟起動器。
RC吸收網絡：提供瞬間電壓保護電路，以減少dv/dt沖擊電壓。防止可控硅元件的損壞。
觸發電路：提供可達2A以上的強觸發脈沖保證串并聯的可控硅動態均壓．觸發電路和可控硅一起是帶有高壓的．通過光纖和變壓器與控制板隔離?？煽毓韪邏航M件是由多個可控硅串并聯組成的，數量根據用戶電機電壓來決定。

索維高壓軟起動器具有以下獨特功能：

1、主控板經過嚴格的電磁兼容測試實驗后檢驗合格，從而具備較高的抗電磁干擾性能．

2、擁有完全自主的軟起動器控制技術知識產權，有能力為用戶進行免費的軟件控制系統升級，保證產品的技術始終處于**地位；

3、負反饋功能：采用動態的模糊控制理念，根據負載轉矩的大小、自動調整電機的起動時間與電機的起動轉矩。從而實現電機平滑加速．電機轉速．達到額定工作轉速時，旁路接觸器自動吸合，解決了人為設定的起動曲線與負載轉矩曲線不匹配的難題。這是我們公司的高壓固態軟起動柜相比國內其它廠家獨特之處；

4、負載適應能力強．具有3種起動控制模式：1)電壓斜坡起動：出廠設置為具有限流功能的電壓斜坡，可以滿足大多數應用場合．其初始轉矩設定為電機剛好能帶動負載轉動時的值．然后電壓逐漸的平滑上升。在限定的斜坡時間和電機起動電流范圍內．使電機平滑上升到全速運轉。2)限流起動：起動時，電流快速增加到限定值，一直到電機全速運行。3)重載起動模式：這種起動模式主要用于電機拖動大慣性負載如風機，球磨機等，延長8秒的切換時間來保證不會因為過早切換帶來過大的電流沖擊。

5、自由停車或軟停車可選：可以適用不同的停車場合一如消除水泵的水錘效應。以滿足特殊需要。

6、漢字顯示功能：LED液晶屏顯示各種工況及各種語言可選，編程及故障狀態下均有文字顯示說明。操作直觀方便。

7、系統通訊功能：內置通訊端口．RS-232與微機的點到點通訊。RS-485與遠程終端設備的多點通訊(通訊協議Modbus及Porfibus可選)通過此項功能可以直接與上位PC機通訊來實現遙控及遙信等功能。通訊規約采用國際標準規約。

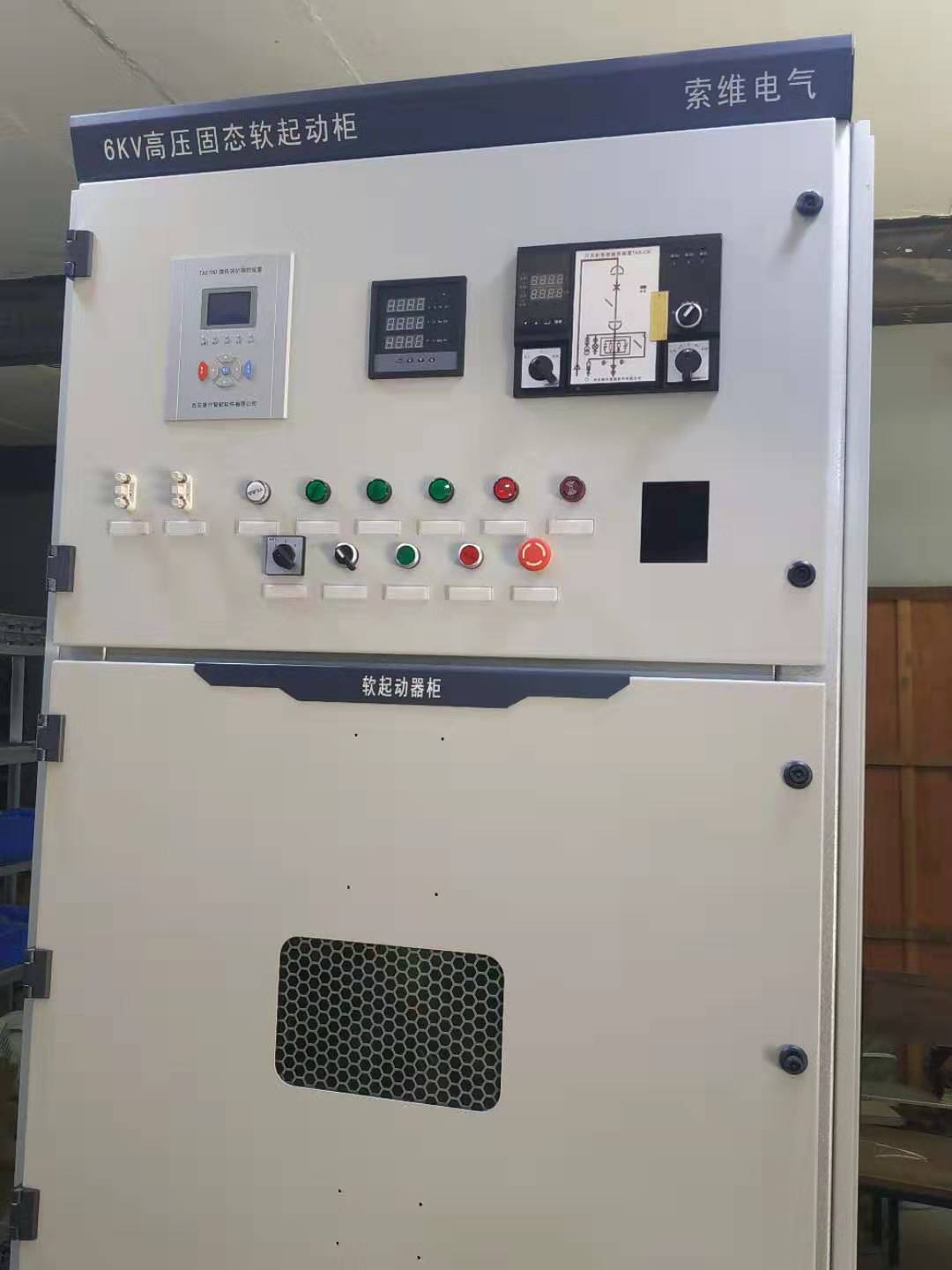

      概述   完整的包括：控制變壓器、控制模塊、可控硅模塊、電動機保護模塊、旁路真空接觸器。軟起動部分僅包括：控制模塊、控制變壓器、可控硅模塊。高壓固態軟起動柜廣泛應用子電力系統、機械制造、水泥生產、冶金、礦山、采油、化工、水處理等行業的鼠籠式交流電機。作為三相電壓3KV～10KV中高壓電機起動、控制、保護、軟停之用。
     性能指標  符合標準：GB311.1-1997{高壓輸變電設備的絕緣配合}GB 3906-91{3-35KV交流金屬封閉開關設備)GB/13422-1992{半導體電力變流器電氣試驗方法}GB/T3859.2-1993{半導體變流器基本要求的規定}GB/T3859．2-1993{半導體變流器應用導則)IEC60529(外殼防護等級(IP代碼)}IEC298(1kv以上52kv以下交流金屬封閉開關設備和控制設備}IEC60470{高壓交流接觸器}0EC61000{電磁兼容性}JB/Z102{高壓電器使用于高海拔地區的技術條件}GB/TP 11022-99{高壓開關設備和控制設備標準的共用技術要求}

      使用環境：
1.周圍空氣溫度不高于+50℃，且24h內平均溫度不高于+45℃．不低于-20℃；
2.空氣清潔相對濕度在**溫度+50℃時不超過50％．在較低溫度時允許有較高的相對濕度，如+20℃時為90％；
3.海拔高度不超過2000m；
4.沒有火災**、嚴重粉塵、化學腐蝕及劇烈震動的場所；
5．軟起動柜適用于以下溫度運輸和儲存：-25℃+55℃；在短時間內(不超過24h)不超過+70℃；(若上術述使用條件不能滿足時．應由用戶和制造廠協商解決。)
應用舉例泵、風機、抽油機、空氣壓縮機、輸送機、攪拌機、傳送帶、破碎機、球磨機、壓塑機、離心機、船用水泵、升降機、起重機、推進器、錨泊絞車、制冷壓縮機等重載機械。
       高壓軟起動器的原理圖系列的控制核心是微處理器CPU。這個微處理控制系統可以對電機進行起動和保護。CPU控制SCR進行相位角觸發控制以降低加在電機上的電壓,然后通過控制加在電機上的電壓和電流平滑的增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連接在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機。
          高壓軟起動器結構原理圖設計結構系列高中壓(3300V-15000V)軟啟動柜應該配合裝有真空斷路器的進線柜一起使用啟動柜分嵌裝高壓電機保護系統(G型)和無保護系統(E型)；用戶可以根據自己情況選擇。一般如果進線柜已經配有電動機繼電保護系統．則選用無保護E型更經濟些,否則應該選用G型。真空斷路器進線柜上的真空斷路器是允許電機帶負載起動的。這個開關應該具有負載短路時起動和帶負載停機的能力。其最大值設計是：6KV真空斷路器使用3000V-3300V的起動柜。7.2KV用于6000V-7200V起動柜．而15KV用于10-15KV的軟起動柜。軟起動柜：軟起動部分是由旁路真空接觸器、可控硅高壓組件、RC吸收電路、觸發電路和控制部分組成的。旁路真空接觸器：軟起動器使用電機起動完畢后．此接觸器閉合使電機電流經旁路接觸器。其選用電壓比率是6KV用于3300V．7 2KV用于6000V、7200V；15KV用于1OKV．15KV的軟起動器。RC吸收網絡：提供瞬間電壓保護電路，以減少dv/dt沖擊電壓。防止可控硅元件的損壞。高壓軟起動器觸發電路：提供可達2A以上的強觸發脈沖保證串并聯的可控硅動態均壓．觸發電路和可控硅一起是帶有高壓的．通過光纖和變壓器與控制板隔離。高壓軟起動器可控硅高壓組件是由多個可控硅串并聯組成的，數量根據用戶電機電壓來決定。
