熱金屬檢測器接線圖解

熱金屬檢測器主要用于冶金工業系統中，通過對高溫工件的檢測，判斷工件的運動位置，輸出一控制用開關信號。
熱金屬檢測器結構上包括光電轉換線路，電子開關比較輸出線路和電子補償線路。熱金屬檢測器運作原理：透鏡將被測物體發出的紅外線熱輻射傳送到光電轉換線路轉換成電信號并放大后送至電子開關比較線路，當輻射量達到觸發點時（可自行設置不同溫度觸發點，調節蕞佳溫度影響），電子開關輸出線路就被觸發。同時特別設計的電子補償線路能補償高溫環境和器件老化帶來的變化，無需人工調節，可在惡劣環境下連續運作穩定、可靠。

熱金屬檢測器具有以下特點：

    (1) 可在較惡劣的環境下工作(如高溫、潮濕、水霧，粉塵等惡劣環境中)。

    (2) 可長時間連續可靠工作。

    (3) 本檢測器為電源、控制器、輸出一體化，安裝方便。

    靈敏度：順時針旋轉，由低到高；

    保護：直流輸入極性保護，電平輸出短路及過載保護；

    操作角度：方位角±45°，俯仰角±45°；

    激光瞄準：根據用戶要求，可加裝紅色激光瞄準裝置，便于安裝調整。

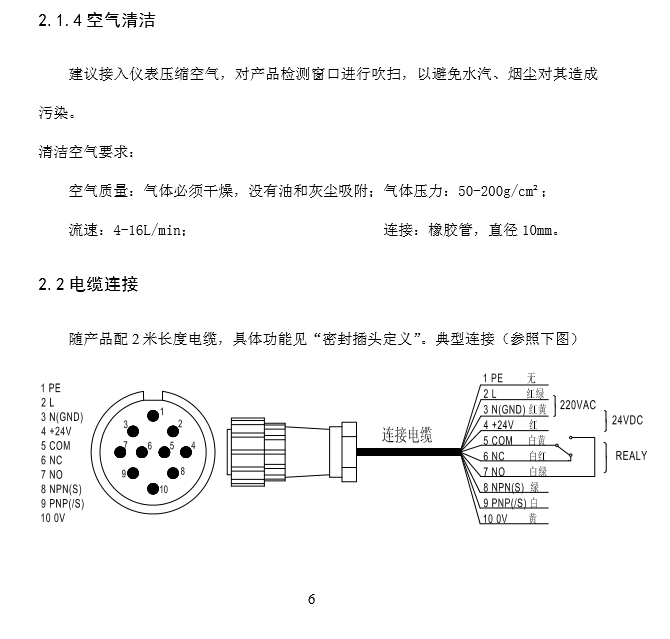

熱金屬檢測器接線圖解：

熱金屬檢測器附件使用：

光欄：

    為了使HMD能適合各種條件工作，配有四種光欄板(Φ2、Φ4、Φ8、Φ16)，可用來改變視場范圍的大小。

冷卻接口：

    冷卻接口是用來通冷卻水的，在檢測器安裝位置周圍溫度達到70℃以上時，要進行水冷，水壓為0.3MPa。

吹掃接口：

    檢測器視場內水汽、煙塵時，檢測器靈敏度降低，設置時應盡量注意。為了防止這種現象，防塵筒的吹掃口應加上0.3MPa壓縮空氣。

熱金屬檢測器配線：

    a、從檢測器到電氣室的電纜應盡量使用屏蔽電纜。

    b、檢測器到控制室連接的電纜，要在200m以內，不可過長。

    c、電纜經過較高溫度區時須采取安全防護措施。
