6KV、10KV高壓軟啟動器原理圖接線圖

      6KV、10KV高壓軟啟動器原理：高壓軟啟動器實際上是—個晶閘管交流調壓器。改變晶閘管的觸發角，就可調節晶閘管調壓電路的輸出電壓。用軟起動器起動電機時:設置一個初始電壓，晶閘管調壓電路的輸出電壓就從這一點開始上升;設置一個升壓時間，逐漸增加晶閘管調壓電路的輸出電壓，電機逐漸加速;設置—個限流倍數，根據電流互感器測得的實際電流值，控制晶閘管調壓電路的輸出電壓，使電機的實際電流不超過限流值。這樣在整個起動過程中，10kv電機固態軟啟動柜的輸出是一個平滑的升壓過程(且具有限流功能)，直到晶閘管全導通，電機在額定電壓下工作。
6KV、10KV高壓軟啟動器性能特點：
　　1、起動電流小，起動平滑穩定；
　　2、體積小，適用于空間小的配電室或井下，是水阻柜的三分之一；
　　3、可以頻繁起動，適用于經常需要停機的工況；
　　4、可以實現智能化控制，讓操作更簡單人性化；
　　6KV、10KV高壓軟啟動器全面的保護功能：

       1、過載保護共6級保護級別，根據所設定的過載保護曲線進行保護；
　　2、過流保護：20～500％Ie 通過檢測運行過程中的電流實現運行過程中的過流保護；
　　3、過壓保護：主電網電壓上升到120％額定電壓時延遲1～10S(可調)，跳閘保護；
　　4、欠壓保護：主電網電壓低于額定電壓70％時延遲時間1～10S(可調)，跳閘保護；
　　5、缺相保護：當任意一相缺失時，跳閘保護；
　　6、相序保護：可設置相序檢測，當檢測到相序錯誤時保護；
　　7、相電流不平衡：主回路電流不平衡度超過設定數值（0～100％可調），跳閘保護；
　　8、接地電流故障：當接地電流超過設定數值，跳閘保護；
　　9、起動超時保護：在設定的最長起動時間內（0～120S可調）電動機仍未達到全速跳閘保護；
　　10、具有自檢程序：開機自檢。

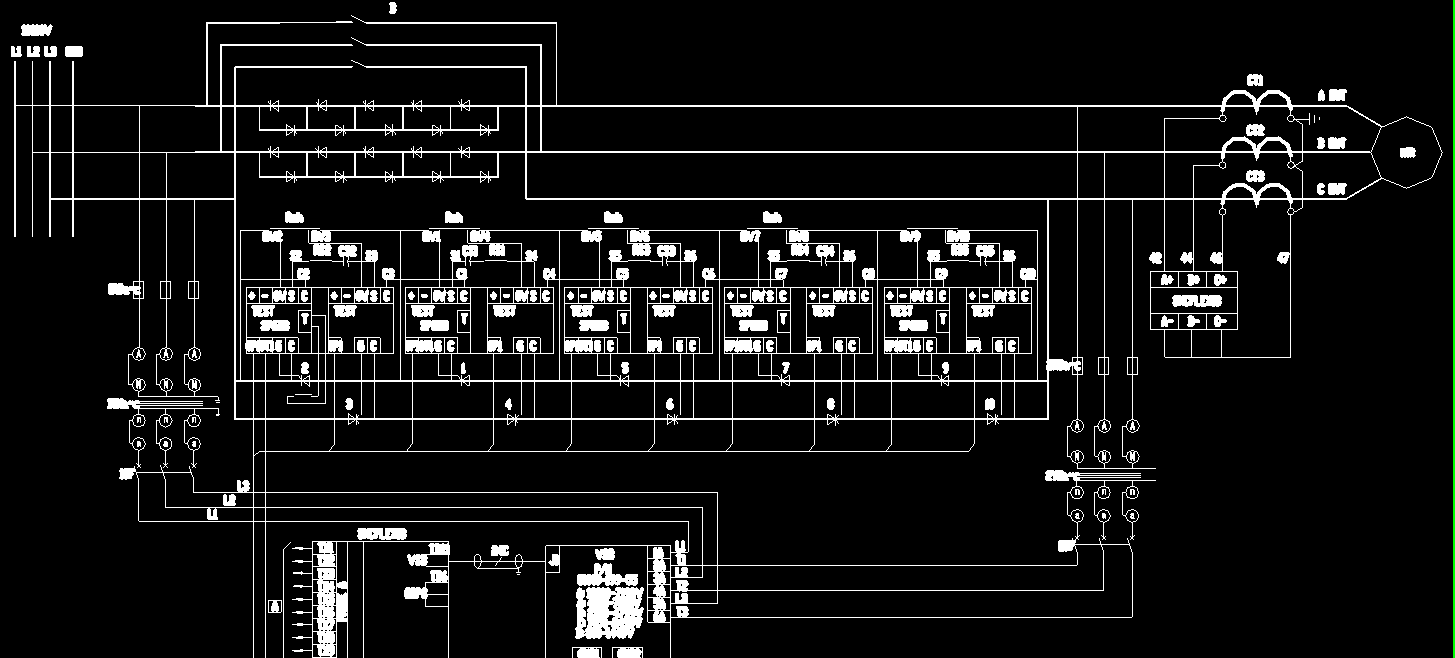

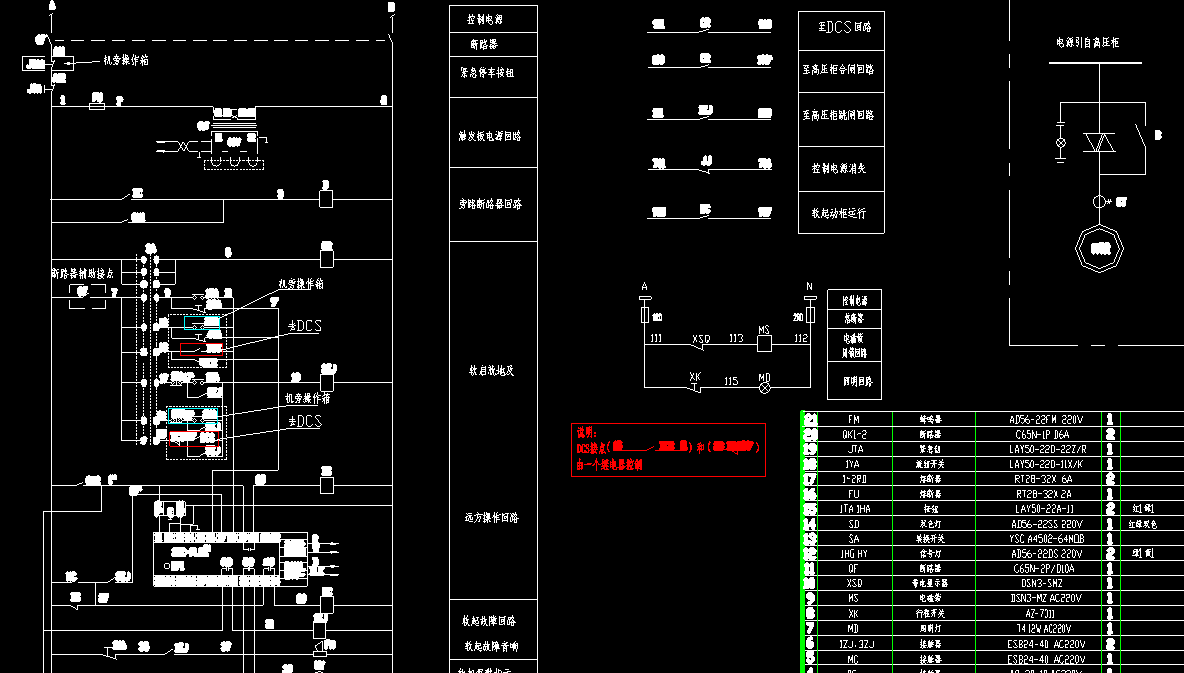

6KV、10KV高壓軟啟動器原理圖接線圖：
