  高壓軟啟動器廠家索維電氣提供高壓軟啟動器定制生產，廠家直銷，親民價格，質量有保證，歡迎新疆地區客戶咨詢洽談，索維高壓電機固態軟起動柜具有體積小、功耗低、高可靠性、高靈敏度、無觸點、免維護、無環境污染、安裝方便等優點。與其它傳統的起動方法相比較，其特有的智能控制方式，既可以方便準確的設置起動轉矩、起動電流、起動時間、停機時間等參數，又可以與微機、PLC等進行聯網控制?，F已在機械制造、水泥生產、冶金、礦山、采油、化工、水處理、石化等行業泵、風機、抽油機、空氣壓縮機、球磨機、起重機、壓縮機、破碎機、傳送機、升降機、離心機、軋鋼機等多種負載上得到廣泛應用。

3.當電機達到全速運行后，電機電流降到正常全速運行的電流值，SWS系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。

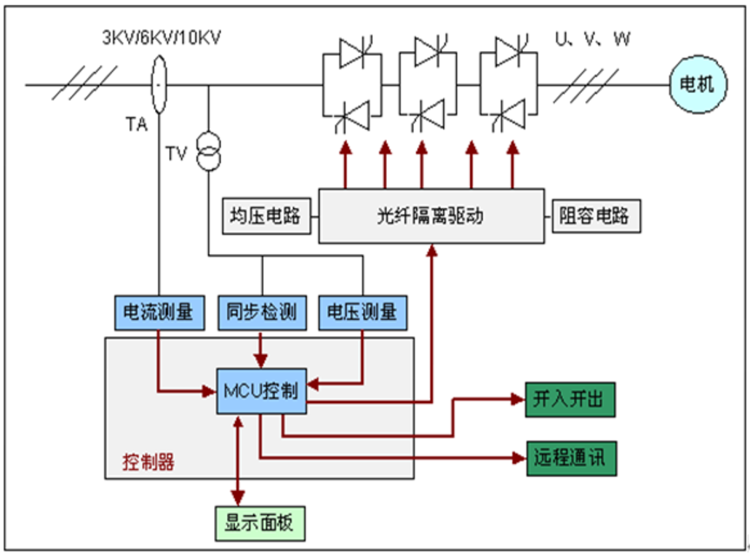

4.微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電隔離的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。如圖(1)所示。

1）顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等?？蛇M行參數設置及顯示。如圖(1)所示。

2）脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣隔離。如圖(1)所示。

3）取能觸發部分 如圖(1)所示。

脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，最終實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣隔離。

二、高壓軟啟動器技術特點

完整的SWS系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的SWS產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。

1.  可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。
2. 可控硅保護部件：主要包括由RC網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。
3. 光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
4. 真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
5. 信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
6. 系統控制與顯示部件：32位ARM核微控制器執行中心控制、LCD液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
7. 安裝使用簡單：SWS是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。
8. 備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果ZGQ出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。
9.  以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。
10. ZGQ安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。
11.  先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。
12.  采用32位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。
13.  中/英文液晶\觸摸屏顯示系統，操作界面人性化。
14.  具有RS-485通訊接口，可與上位機或集中控制中心進行通信。
15.  所有電路板均經過嚴格的老化實驗。
