高次諧波該如何抑制消除呢

發布時間：2022-11-21 熱度：

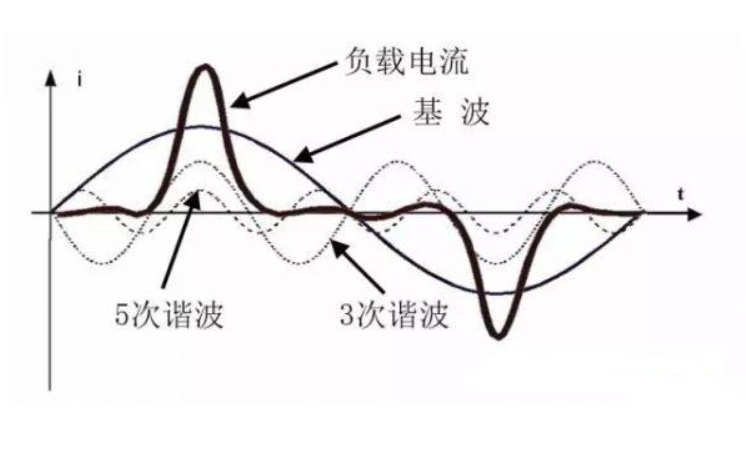

         高次諧波的抑制，主要是減少或消除注入電網的諧波電流，控制諧波電壓和電流在允許范圍內，抑制諧波電流的主要措施為：改善供電環境、降低諧波源的諧波含量，吸收諧波電流。其中吸收諧波電流是目前使用廣泛，且最有效的抑制諧波的方法。常用方法有：無源濾波器，有源濾波器。 無源濾波器(FC)

（1）無源濾波器
        無源濾波器屬于被動的吸收式濾波，在諧波源比較簡單的系統中，結合功率因數補償，選用高性能的濾波電容器，串聯高線性的濾波電抗器，組合成濾波補償器，在吸收系統中主要的諧波分量時，補償無功功率。無源濾波又分為調諧和非調諧的兩種濾波技術，調諧式無源濾波技術主要為濾波，其效率可達70%，但配置的容量很大，投入時會造成電壓波動，且易造成過補償。其計算和配置復雜，存在諧振的危險，無法滿足要求。目前已不使用。非調諧式無源濾波技術是抑制諧波進入電容器，避免諧振。其配置簡單，但濾波效果差。
（2）有源濾波器(APF)
       有源濾波器屬于動態消除濾波，一般用于重要負荷場所，根據用電設備對諧波的敏感程度，為達到最佳的濾波效果，配置動態有源濾波器。有源濾波器是采用開關元件，通過數字信號處理和脈寬調制技術，根據檢測到的諧波分量，產生一個幅值相等、相位相反的電流，在諧波源處注入系統，使電源的總諧波為零，達到實時補償諧波電流的目的。與無源濾波器相比，該技術對清除諧波效果大，可濾除97%以上的諧波電流，其濾波特性不受系統阻抗的影響，可清除與系統阻抗發生諧振的危險，不僅能補償各次諧波，還可抑制閃變，補償無功，有一機多能的特點。該技術不存在導致過補償和引起電壓波動的問題，具有自適應功能，可自動跟蹤并補償變化中的諧波。
