索維控制柜助力農業灌溉自動化

發布時間：2022-04-27 熱度：

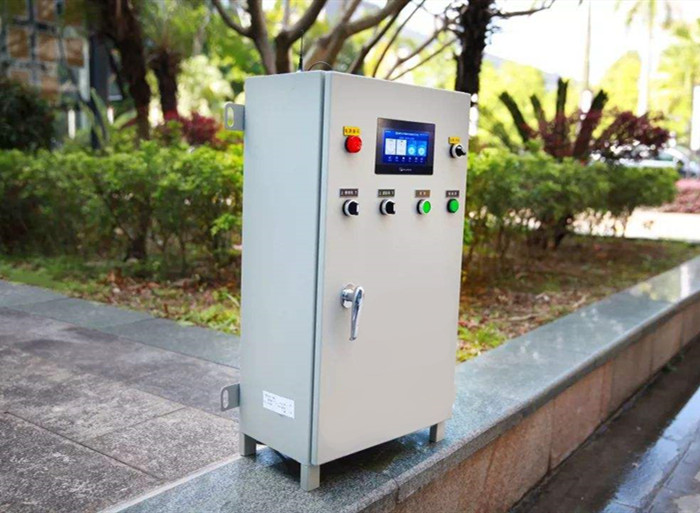

一、系統介紹
該系統由沼液池控制柜、清水控制柜、上位系統組成。沼液控制柜、清水控制柜采用西門子SMART200可編程控制器,上位系統采用昆侖通態組態軟件進行集中控制。該控制系統通過對現場各種液位、流量信號采集和外部控制信號的快速、準確的響應，在PLC內部進行處理，運算和邏輯控制，使系統穩定地工作，通過上位系統可對整個系統進行監控和操作。

二、技術參數
1．PLC控制柜為非防爆型，安裝于干燥，常溫場所。
2．輸入電壓：3相5線制，3相380VAC±10%50Hz。
3．電機參數
   1）沼液泵：3相380VAC，3KW
   2）沼渣泵：3相380VAC，3KW
   3）輸送泵：3相380VAC，7.5KW
   4）羅茨風機：3相380VAC，5.5KW
三、工作條件
1．海拔不超過1000米，超過1000米按照GB/T3859-93國標降低容量使用；
2．環境溫度：-5℃-- +40℃，最大相對濕度不大于90%；
3．無導電塵埃和破壞絕緣介質的氣體；
4．無劇烈震動和沖擊；
5．良好的通風條件。
四、工作原理及操作流程
      沼液控制柜工作電源由總空氣開關QF1控制，通過分、合QF1可以接通或斷開沼液控制柜總電源。柜內控制電源由QF12控制，接通QF12可以接通PLC控制電源和24VDC電源?？刂葡到y設有工頻和變頻兩檔，將選擇開關打至工頻或變頻，沼液泵、輸送泵、沼渣泵、羅茨風機可工頻或變頻運行。清水控制柜工作電源由開關QF1控制，通過分、合QF1可以接通或斷開清水控制柜電源。
4.1、  自動運
自動運行可通過觸摸屏或上位系統進行。
1）在觸摸屏或上位機首頁上，點擊清水灌溉“啟動”按鈕，清水閥開啟，沼液閥關閉，清水泵啟動，此時清水灌溉開始。點擊清水灌溉“停止”按鈕清水閥關閉，沼液閥關閉，清水泵停止，清水灌溉結束。
2）在觸摸屏或上位機首頁上，點擊沼液灌溉“啟動”按鈕，清水閥關閉，沼液閥開啟，沼液泵啟動，此時沼液灌溉開始。在沼液灌溉過程中，如沼液池中液位低于設定值，輸送泵自動啟動，將沼渣池中的沼液輸送至沼液池中，當沼液池液位高于設定值或沼渣池液位低于設定值，輸送泵停止工作。點擊沼液灌溉“停止”按鈕清水閥關閉，沼液閥關閉，沼液泵停止，沼液灌溉結束。
3）在觸摸屏或上位機首頁上，點擊混合灌溉“啟動”按鈕，清水閥開啟，沼液閥開啟，沼液泵啟動，清水泵啟動，此時混合灌溉開始。在混合灌溉過程中，如沼液池中液位低于設定值，輸送泵自動啟動，將沼渣池中的沼液輸送至沼液池中，當沼液池液位高于設定值或沼渣池液位低于設定值，輸送泵停止工作。點擊混合灌溉“停止”按鈕清水閥關閉，沼液閥關閉，沼液泵停止，清水泵停止，混合灌溉結束。
4.2、  手動運行
檢查一切準備就緒后，在觸摸屏點擊“手動操作頁”按鈕或上位機點擊“自動運行”按鈕，觸摸屏或上位機進入手動操作頁，在這頁上可以手動啟動各閥門及電機。沼液泵啟動時必須先打開沼液閥，再啟動沼液泵。清水泵啟動時必須先打開清水閥，再啟動清水泵。
五、觸摸屏的操作
5.1、首頁顯示
這頁顯示各設備、閥門的運行狀態，電機的電流及頻率。在頻率給定框中可設定各個電機的運行頻率。通過啟停按鈕可進行不同的灌溉方式。
5.2、手動操作頁
在首頁中點擊“手動操作頁”按鈕，進入手動操作，當在手動狀態時，可以通過手動控制頁里的啟動/停止來手動控制設備。注：在啟動前必須先查看系統參數顯示頁各模擬量的真實值與報警值之間的關系，是否已滿足啟動條件，若條件不滿足可進入參數設定頁將報警值做相應的改動。
5.3、參數設定頁
參數設定頁上可以設定曝氣池和沼液池的參數。從這頁可以返回首頁。當要設定時，在屏上的數值處點一下就會出現輸入鍵盤畫面，然后輸入要設定的值后點回車即可。

5.7、故障頁
當設備發生模擬值超限或設備過載等故障時，設備會發生報警，進入這一頁可查看相關的故障信息，當故障排除后，報警消失。
六、上位機的操作
6.1、自動操作頁
當系統運行時上位自動進入該頁或點擊“手動運行”按鈕進入該頁，這頁顯示各設備、閥門的運行狀態，電機的電流及頻率，報警信息等。在頻率給定框中可設定各個電機的運行頻率，液位設定框中可設定曝氣池或沼液池液位上下限。通過設備操作框中的啟停按鈕可進行不同的灌溉方式。
6.2、手動操作頁
當系統運行時上位自動進入該頁，這頁顯示各設備、閥門的運行狀態，電機的電流及頻率，報警信息等。在頻率給定框中可設定各個電機的運行頻率，液位設定框中可設定曝氣池或沼液池液位上下限。通過設備操作框中的啟動/停止按鈕來手動控制設備。
