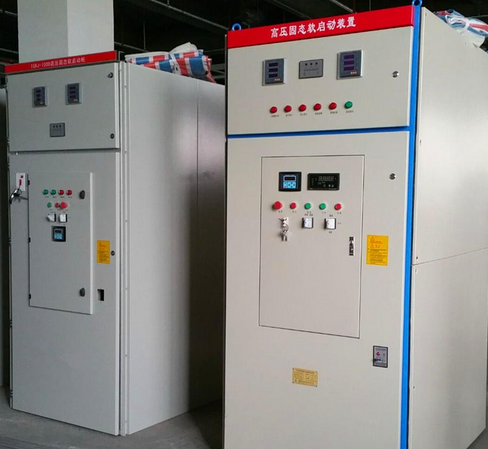

SWS-H固態軟起動器柜適用于6KV / 10KV中大型交流電動機的軟起動，并廣泛應用于冶金，石油，化工，港口運營，采礦，建筑和電力等工業領域。
| 軟起動器工作條件 | |
| 負載類型 | 三相異步鼠籠式電動機，同步電動機 |
| 電壓范圍 | 6KV和10KV |
| 額定頻率 | 50Hz±2Hz的 |
| 一般功率范圍 | 6.0KV 150KW-12000KW 10KV 200KW-20000KW |
| 控制力 | 220VAC，由機柜PT或現場小型總線提供 |
| 冷卻方式 | 自然冷卻 |
| 環境要求 | 環境溫度：-15℃-50℃ |
| 相對濕度：5％-95％ | |
| 海拔：最高2,000m | |
| 沒有金屬屑，導電粉塵，腐蝕性氣體和劇烈振動的地方 | |
| 軟起動器參數設置 | |
| 啟動方式 | 電壓斜坡啟動 |
| 恒流啟動 | |
| 啟動開始 | |
| 開始時間 | （1-120）s，可調 |
| 啟動電流 | （1.0 -5.0）即可調 |
| 初始電壓 | （30-100）％Ue，可調 |
| 繼續沖動期 | （1-5）s，可調 |
| 關機模式 | 直接關機/軟關機 |
| 軟關機時間 | （1-120）s，可調 |
| 軟起動器保護功能 | |
| 欠載保護 | 設定范圍：（1-99）％Ie |
| 啟動時間：（1-250）s | |
| 過載保護 | 設置范圍：（100-400）％Ie（運行旁路時有效） |
| 啟動時間：（1-250）s | |
| 欠壓保護 | 設定范圍：（1-99）％Ue |
| 啟動時間：（1-250）s | |
| 過壓保護 | 設定范圍：（100-180）％Ue |
| 啟動時間：（1-250）s | |
| 斷相保護 | 啟動時間：（1-250）s |
| 相序保護 | 啟動時間：0 s |
| 啟動過頻保護 | 設置范圍：啟動或關閉（1-99）次或每小時無保護 |
| 啟動時間：0 s | |
| 三相電流不平衡保護 | 設定范圍：（1-100）％ |
| 啟動時間：（1-250）s | |
| 啟動后繞過異常保護 | 啟動時間：2 s |
| 晶閘管故障保護 | 啟動時間：0 s |
| 堵轉保護 | 設定范圍：（400-800）％Ie |
| 啟動時間：0 s | |
| 通訊接口 | |
| 通訊接口 | RS-485 |
| 通信協議（可選） | Modbus RTU，Profibus DP |
| 操作界面 | |
| 人性化的人機界面 | 7英寸彩色觸摸屏顯示器 |
| 在觸摸屏上顯示內容 | 顯示系統工作電壓值和曲線，工作電流值和曲線，通訊和工作狀態是否正常 |
| 記憶功能 | |
| 歷史故障記錄 | 記錄最近的五條故障消息，包括故障類型和發生故障時的系統工作狀態 |
