高壓固態軟起動器晶閘管閥組

發布時間：2022-12-26 熱度：

      晶閘管作為工頻交流無觸點開關的應用已經很普遍了，晶閘管的耐壓水平只有幾千伏，單只晶閘管組成的開關電路只能用于低壓系統里。在高壓固態軟起動器里單只晶閘管元件的耐壓不能滿足要求，為此需要多只晶閘管元件串聯才能適應高壓系統的交流耐壓水平。由多只晶閘管元件及輔助部件串聯的電路常稱作晶閘管閥。晶閘管閥斷態時要求每只晶閘管承受相同的電壓，而且由斷態轉入通態和由通態轉為斷態的動態過程中，晶閘管步調一致地同時導通與關斷。顯然，靜態均壓和開通關斷的一致性控制技術是高壓晶閘管閥的技術關鍵。

晶閘管高壓固態軟啟動器的優點：

1、體積小，結構緊湊，同等功率下，體積為其它軟啟動的50%左右，可以節約大量基建投資；
2、計算機數字控制，功能齊全，便于實現自動控制，遠程組網控制；
3、免維護，安全可靠，晶閘管不同于其它類型的產品需經常維護，連續運行數年也無需停機維護，更無爆炸引起高壓接地等危險；
4、能實現軟停車，可消除驟然停機對水泵或輸送帶機等設備的沖擊與損壞，保證設備安全運行，可提高電動機和相關機械設備的使用壽命；
5、安裝使用簡單；
6、具有良好的人機界頂，菜單豐富，顯示直觀；
7、無電流沖擊，對機械負載的轉矩沖擊??；
8、負載適應性強，調試方便，可根據負載變化來方便，自由地調整所有參數，從而使得各種負載達到最佳的起動效果；
9、壽命長，晶閘管無觸點的電子郵件，一般使用壽命可達十年以上；
10、起動重復性好，保護功能完善；

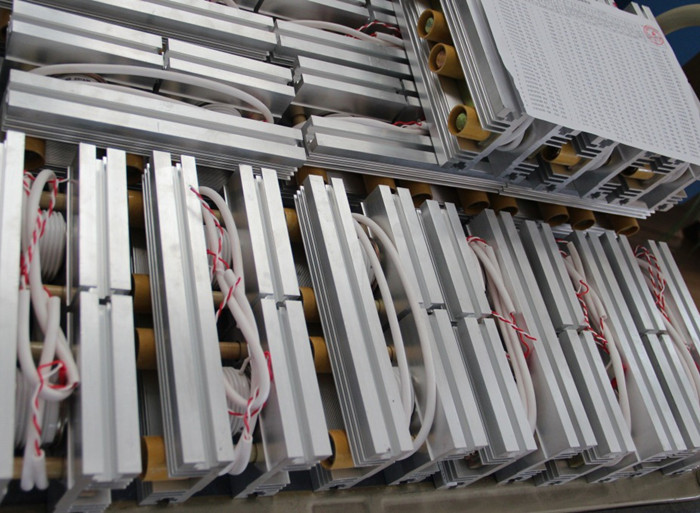

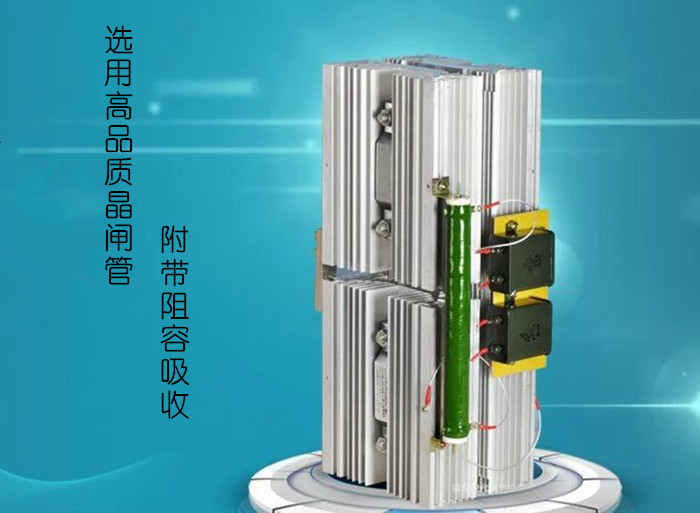

索維高壓固態軟起動器晶閘管閥組每個閥組為一組正反并聯的可控硅，可實現雙向可控硅的功能。采用優質材料的型材散熱壓裝，該晶閘管再壓裝之前已經對參數進行匹配，且壓裝采用扭力扳手精準壓裝，并保持壓裝的一致性。

技術參數：

• 品牌：索維電氣
• 型號：SW17-245A030065
• 控制方式：雙向
• 極數：正反并聯晶閘管
• 封裝材料：陶瓷封裝
• 封裝外形：平板形
• 關斷速度：普通
• 散熱功能：帶散熱片
• 頻率特性：中頻
• 功率特性：大功率
• 額定正向平均電流：300（A）
• 控制極觸發電流：50（mA）
• 最大穩定工作電流：300（A）
• 反向重復峰值電壓：6500（V）
