高壓變頻器的組成

發布時間：2022-01-18 熱度：

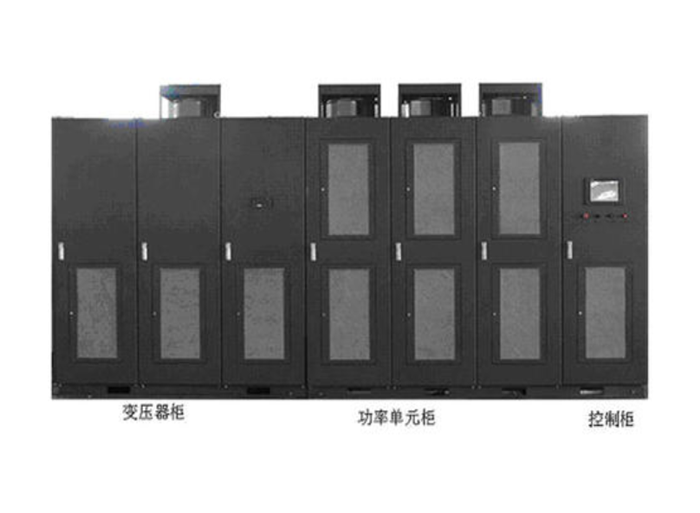

     高壓變頻器的應用越來越廣泛，那么高壓變頻器由哪些部分組成呢，各個組成部分的功能是什么呢，今天小編就告訴大家高壓把變頻器的組成。高壓變頻器主要由變壓器柜、功率單元柜以及選配部分旁路柜或切換柜、并網同步投切柜、多機隨動控制系統等部分組成。


1. 隔離變壓器：副邊多繞組輸出，為功率單元提供獨立的移相電源，可以大大改善網側的電流波形，降低設備對電網的諧波污染。
2. 變壓器冷卻風機：根據不同的功率，配置相應的干式變壓器專用冷卻風機及柜頂離心風機。

1. 控 制 器：實現空間電壓矢量的PWM控制，信號采集與處理，與單元間光纖通訊，完全電氣隔離。
2. 功率單元：功率單元模塊化設計，可以互換，便于生產和維護。
3. 接 口 板：負責系統的數字和模擬信號處理，滿足不同應用場合的要求。
4. 監 視 器：數字信號處理器(DSP)作控制芯片，中英文LCD液晶直觀顯示，用于參數設置、運行記錄、故障保存及通訊等功能，無硬盤，操作簡易。

1. 旁路柜或切換柜開關可根據用戶工況要求選用隔離刀閘、真空接觸器、真空斷路器或其他組合方式。旁路柜的作用是在變頻器退出運行后，將電機投入工頻電網運行，保證生產的連續性；切
2. 換柜的作用是將變頻器輸出切換到不同電機。

1. 使高壓變頻器具有并網同步投切功能，滿足用戶高性能啟動，無擾動并網投切要求。

1. 多機隨動控制系統，滿足用戶多臺變頻器的同步控制和功率平衡的要求，通過光纜高速通訊，滿足多電機隨動控制要求。
2. 系統冷卻風機采用德國EBM風機，風量大，壽命長 。
